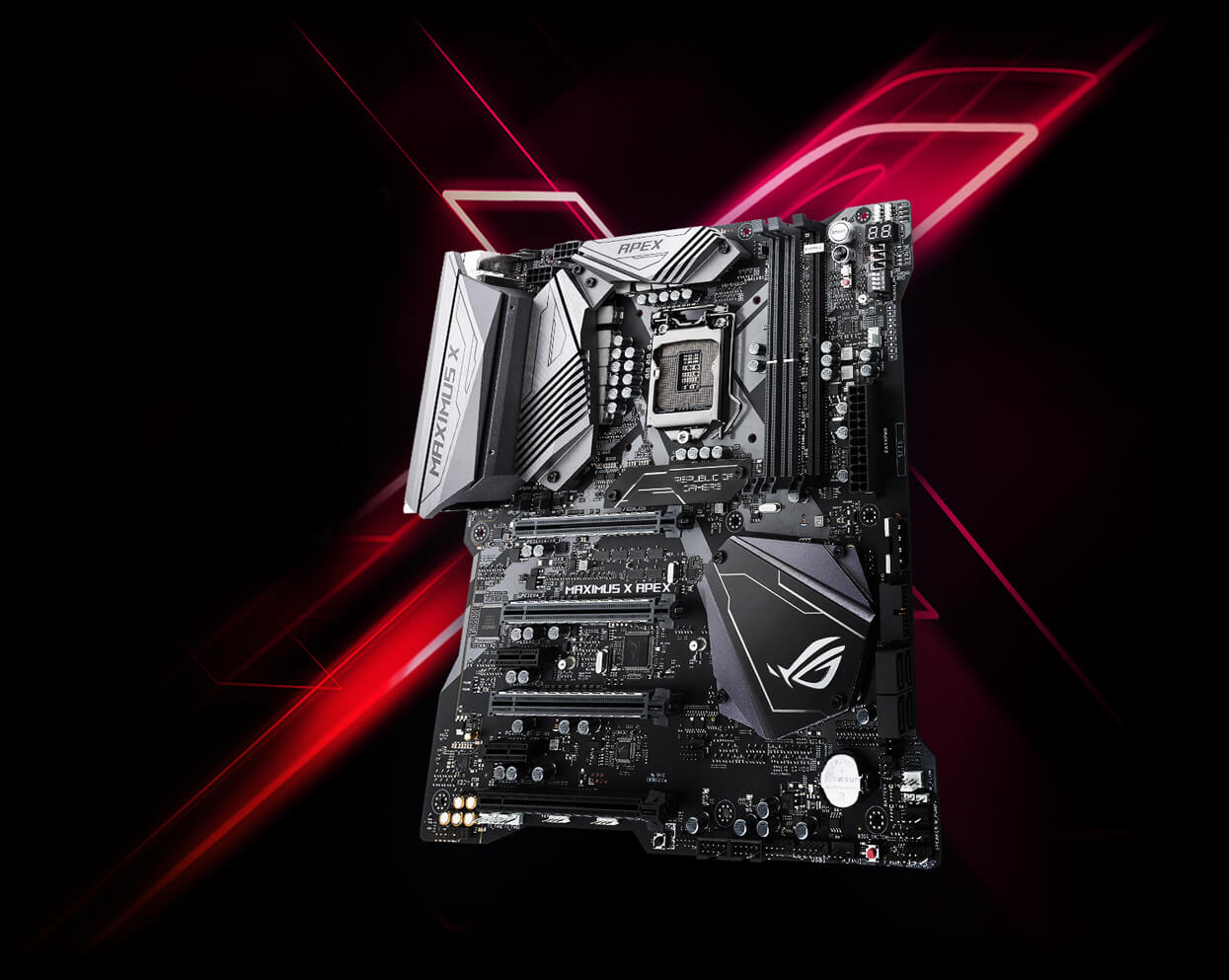

ROG MAXIMUS X APEX

英特尔 Z370 EATX 电竞主板配备强劲的性能，支持 DDR4 4500MHz+, ROG DIMM.2(双 M.2),板载 5G 网卡, USB 3.1 Gen2 及 Aura Sync RGB 信仰灯效

支持 LGA1151 插槽的第 8 代英特尔® 酷睿™ 台式机处理器
强悍性能:2-DIMM 优化内存布线提供出色的稳定性与强悍性能，插满内存插槽后DDR4超频可达4500MHz+。
超频武器: 硬件级控制与板载冷凝检测电路，液氮超频好帮手。
ROG DIMM.2: 扩展双 M.2 插槽及随附专用风扇支架，带来更佳的散热性能。
5重优化: 自动化全系统调校，提供专为计算机量身打造的超频和散热功能。
电竞互联: 板载 5G 网卡和英特尔千兆高速以太网提供疾速的数据传输速度。
你的主板，你的风格: Aura Sync RGB 信仰灯效，4个 4-pin RGB 接针，定制式个性背光铭牌及X-形 PCB 板设计
电竞音效：SupremeFX 电竞信仰音效，让您享受「声」临其境的游戏音效。
电竞守护: 华硕 SafeSlot 高强度安全插槽，SafeDIMM 高强度内存插槽及高品质组件提供更好的耐久性。

奖项

ZOL年度科技产品大奖评选计算机外设产品（优秀）

生性强大

ROG Maximus X APEX 电竞主板凝聚了华硕ROG研发团队10多年的心血，是一款特色鲜明的发烧级主板，各项配置专为突破极限性能而生，出色的电路布线设计以及更高质量的表现带来更好的信号完整性。ROG MAXIMUS X APEX 电竞主板搭配标新立异的 X-形 PCB 板设计为装机走线赋予更灵活的发挥空间，在X形PCB设计基础上，Apex主板增添了激进的灯光布局以及ROG个性背光铭牌，可展现更炫酷迷人的灯效，适合组建橱窗展示游戏 PC，颠覆你的电竞美学观。

ClrCMOS清零按钮
一键更新BIOS FlashBack™ 按钮
1 x PS/2 鼠标接口
1 x PS/2 键盘接口
1 x HDMI 1.4b
1 x DisplayPort 1.2
8 x USB 3.1 Gen1 接口(2 @板载)
AQC108 5G 网卡
Intel I219-V
USB 3.1 Gen2
Type-A + Type-C
5 x 镀金音频插孔
1 x S/PDIF 光纤输出
多GPU SLI / 支持 CFX
・ 3 x PCIe 3.0 x16 SafeSlot(CPU)
・ 2 x PCIe 3.0 x1 插槽(PCH)
・ 1 x PCIe 3.0 x16 插槽(max. x4)
可定制个性铭牌
SupremeFX S1220A 音频芯片
・前后输出阻抗侦测
・ 120dB SNR 立体声回放输出
・ 113dB SNR 录音输入
4 x Aura 4-Pin RGB 接针
超频特色功能
・ Q-Code 代码显示
・多色 Q-LED 诊断灯
・ LN2 液氮模式
・ Slow Mode 开关
・ Pause 开关
・ ReTry 按钮
・ Safe Boot 按钮
・ MemOK! 按钮
・ ProbeIt 测量触点
・ PCIe Slot 开关
・冷凝检测指示灯
支持3D打印组件
支持英特尔LGA1151插槽的第8代酷睿处理器
DIMM.2 插槽
・ 1 x M.2 2230~22110 (PCIe 3.0 x4 + SATA)
・ 1 x M.2 2230~22110 (PCIe 3.0 x4)
DDR4 4500MHz+(插槽)
・ 2 x DIMM 双通道 DDR4
・支持 XMP
・ SafeDIMM 高强度内存插槽
4 x SATA 6G 接口
英特尔 Z370 芯片 ROG LOGO RGB LED
W_In/Out, W_Flow 接针
6 x USB 2.0 接口(6 @ 板载)
X-形 PCB

重新定义超频界限

不负众望，缔造纪录

ROG Maximus X Apex 专为打破纪录而生。专注为前沿的性能追求者和游戏荣誉追寻者提供挑战强大的武器。ROG Maximus X Apex 应运而生，带来一场革命性超频技术，让您无需流汗即可享受成功。Apex采用优化的布局能够经受低温考验，Apex 获得了9项GFP成绩，在6核心下将英特尔酷睿 i7-8700K超频至7.3GHz，这几乎是该处理器3.7GHz默认频率的97.3%。

*超频纪录及GFP排名于2017年10月5日，均通过 http://hwbot.org/ 权威认证。

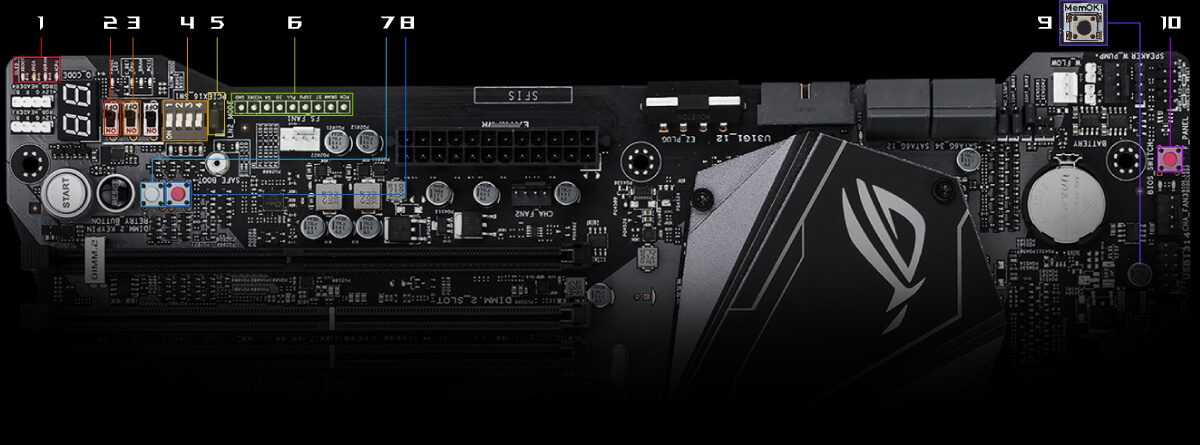

超频武器

硬件级控制

ROG Maximus X Apex随附搭载硬件级控件的超频武器，能改善超频体验。该主板的双 BIOS 让您试验不同的固件版本，并在其中一个固件毁损时提供复原通道，而内置开关则可让您轻松切换第一个和第二个BIOS。超频武器也包含可中断系统的暂停开关，以及四个可快速切换插槽的 PCIe 开关，还有安全启动与重新启动按钮、在零下温度协助 POST 的 LN2 跳线以及慢速模式开关等其他工具。上述组合供您快速操作、轻松省时，帮助您缔造更多纪录。

1
QLED彩色诊断灯

4个LED灯，诊断开机启动故障
2
Slow 模式开关*

立即将 CPU 倍频降低至 8 倍，以通过严格基准检验的通道。
3
暂停开关*

开关开启后允许暂停进行截屏操作
4
PCIE 开关

4个开关可开启/关闭对应的PCIE插槽

5
LN2 模式跳线

跳线切换到 LN2 超频模式
6
ProbeIt

9个电压量测触点
7
RETRY 重启按钮

立即重启电脑
8
Safe 安全启动按钮

立即重启电脑并进入安全模式

9
MemOK!内存救援按钮

按下后进入内存救援模式，让内存按模式参数以成功开机。
10
BIOS 跳线(双BIOS专用)

快速、轻松切换第一个和第二个 BIOS。

*必须启用 LN2 模式才能使用慢速模式和暂停开关

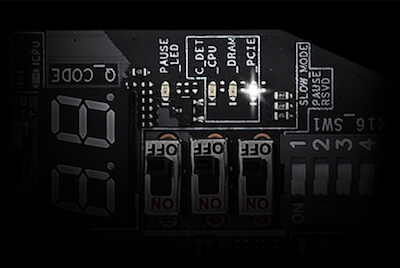

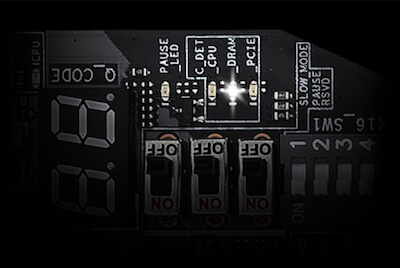

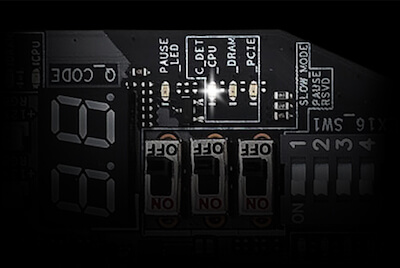

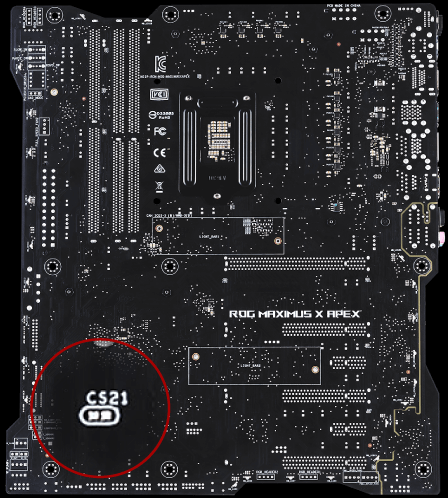

冷凝检测电路

Maximus X Apex 采用冷凝检测电路，专为低温（例如液氮）超频配备电路板冷凝检测功能。当检测到冷凝短路时，CPU，内存，和PCIe，冷凝故障灯会亮起，提供及时有用的警告，从而避免可能发生的短路风险。

CPU LED
DRAM LED
PCIE LED

检测CPU周围的冷凝危险
检测内存周围的冷凝危险
检测PCIE周围的冷凝危险

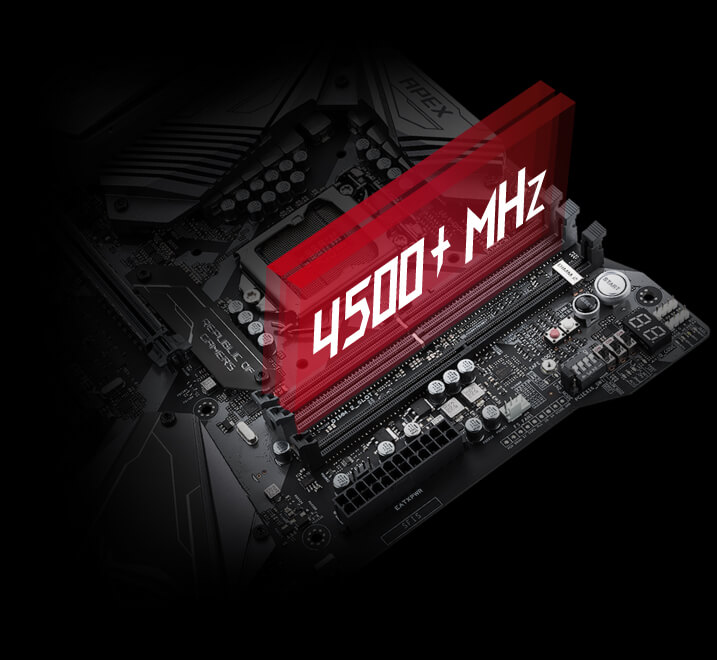

DDR4 内存超频能量

ROG 工程师将双插槽内存设计运用至 EATX 主板，带来优化内存布线，将噪声降至更低并改善信号完整性。华硕 OptiMem 内存优化设计，通过优化不同 PCB 层的内存信号，以及华硕内存多通道等长设计(T-设计)技术，通过主板布线(蛇形线)设计，让内存插槽与CPU之间的电线长度相同，获得更好的内存超频性能和超频稳定性，插满内存插槽 DDR4 超频可达4500MHz+。

*超频范围视CPU性能及散热而有所不同。

华硕 PRO CLOCK 智能超频技术搭配 ENGINE DIGI+ 数字供电

为第8代英特尔® 处理器配备专用时钟发生器，配合 TPU 智能加速处理器，强化电压和外频控制能力，让 Maximus X Apex 创下 584MHz* 超频BCLK纪录。此自定义解决方案与华硕智能加速处理器 (TPU) 一前一后搭配工作，强化电压和外频控制能力，以崭新的方式将性能提升至新的高度。Maximus X Apex当然也随附Extreme Engine Digi+，也就是 ROG 名闻遐迩的数字供电控制器。配备Digi+ PWM控制器，PowlRstage^® IR3555 晶体管，粉末化合金电感, 以及 10K 黑金电容，Extreme Engine Digi+ 数字供电技术始终提供稳定一致的电源。

5.8x

更快

BCLK 范围

OC

584MHz
默认
100MHz

*BCLK 超频范围会依据 CPU 功能、散热效果、主板支持及调校选项不同而异。

ASUS Pro Clock 的优势:

启动速度更快
超频幅度更大
超频后系统更稳定

粉末化合金电感
在高电流状态下，更稳定、效率更高
- 3倍精细度
  相较标准型
- 31%更酷凉
  散热效果比大型颗粒高
- 75%迟滞
  减少
10K黑金电容
- 5倍使用
  寿命
- 20%温度耐受性
  提高
50%更小 NexFET™
晶体管
- 90%晶体管

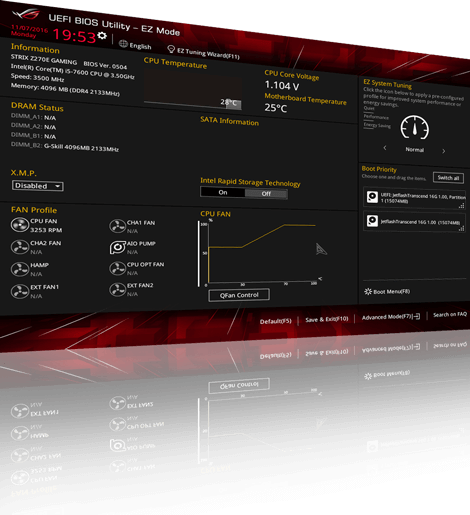

媒体盛赞的 UEFI BIOS

流畅、灵巧的鼠标控制的中文图形化BIOS界面得到改进，更具吸引力。无论您是电脑新手还是经验丰富的超频玩家，EZ模式和高级模式都能帮您快速和便捷的控制你所需的BIOS功能。

优化散热

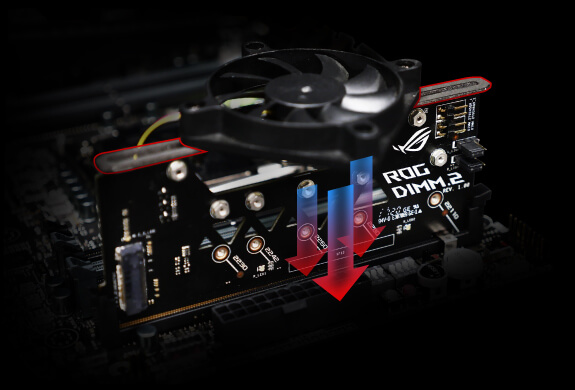

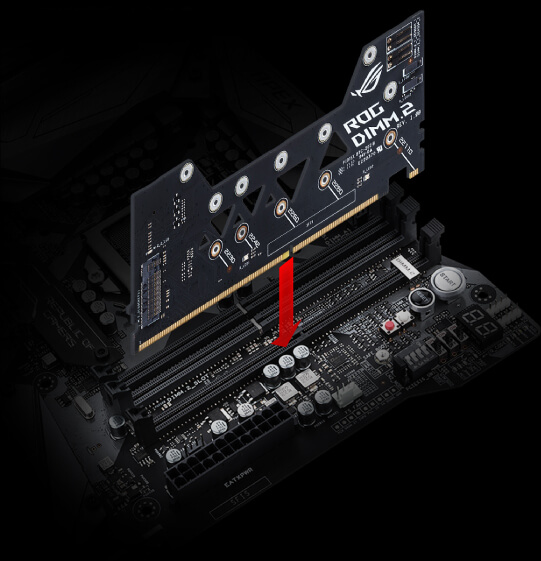

ROG DIMM.2 模组

此创新的 ROG DIMM.2 模组设计可扩展 2 个 M.2 固态硬盘，同时可让你在 M.2 固态硬盘上覆盖内存条散热马甲，为 M.2 进行散热，让 SSD 性能快马加鞭。

ROG DIMM.2 配有一对板载的热探针插座，让您通过 Fan Xpert 4 智能风扇管理软件或 UEFI 来控制安装的风扇转速与噪音。

风扇支架螺丝孔(随附)
*风扇支架支持多达两个 50mm 风扇或一个 80mm 风扇，并兼容于众多现有的内存散热器。
两个热探针插座
小孔带来更好气流
可控制的 Aura RGB LED

5重优化

华硕5重优化提供计算机智能功能，一键即可轻松搞定复杂的调校设定。此技术会根据实时使用情形，以动态方式将系统重要层面优化，专为您的计算机装备提供超频、散热配置文件。

・自动调校应用程序根据您的系统配置提供更佳超频和散热功能。
・风扇在日常运算时保持静音，并在系统遇上 CPU 或 GPU 密集的工作时提供更佳气流。
・全新压力测试让使用者能针对高 CPU 或内存需求的工作负载进行优化和超频。

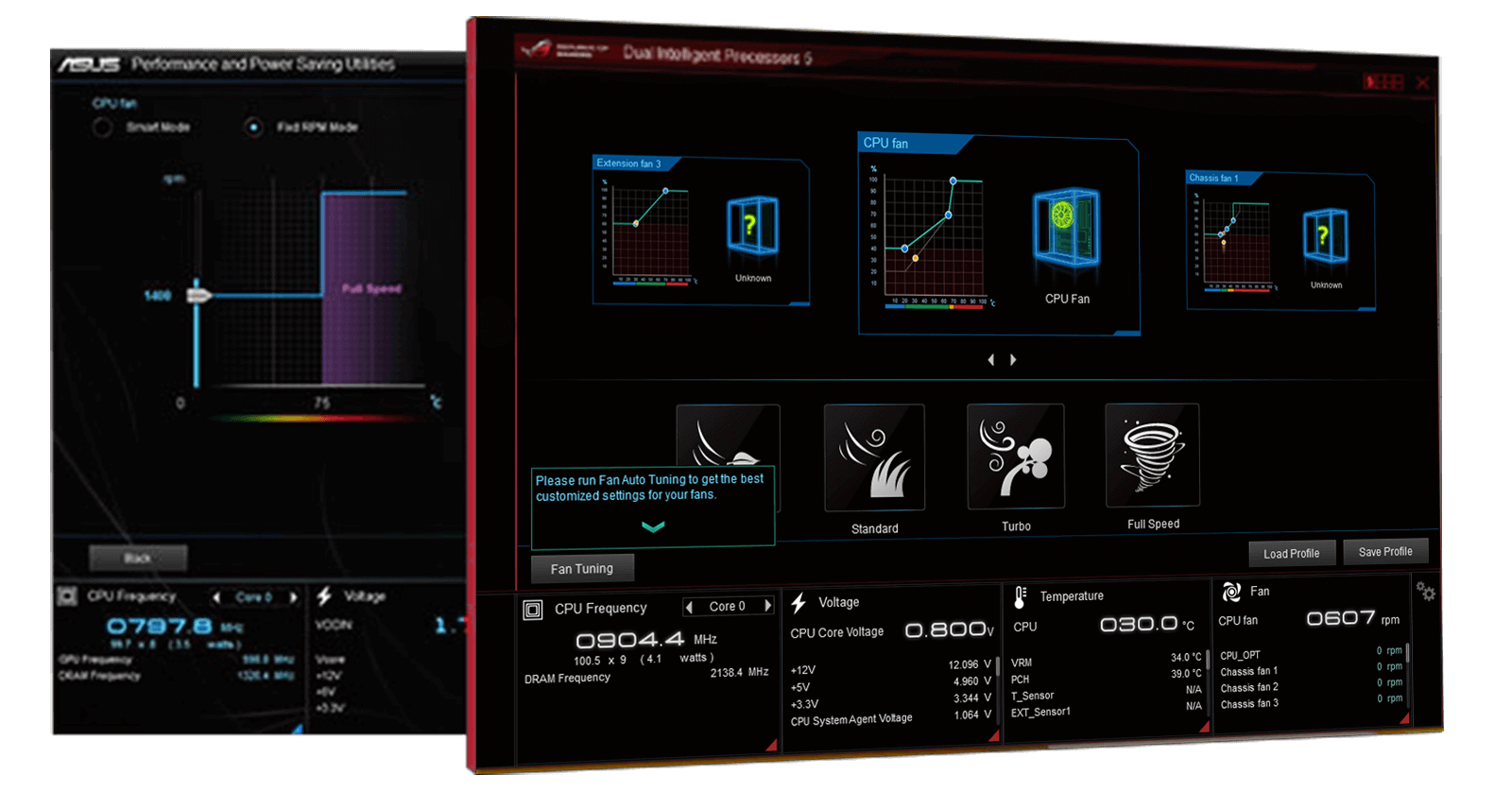

灵活的风冷与水冷散热控制

ROG Maximus X Apex让您通过智能风扇控制4或得奖的UEFI全面控制风扇、水泵，甚至是一体式（AIO）散热器。无论您是采用风冷或水冷散热，只要单击，自动调校模式即会智能设定所有参数。另有静音模式，将所有风扇速度降至默认低值以下，让系统在执行低负载工作时保持更安静。

准确数字供电控制

Digi+ 数字供电设计可实时控制电压降低、切换频率和电源效率设定，让您通过 CPU 电压控制进行调校，取得更佳的系统稳定性与性能表现。

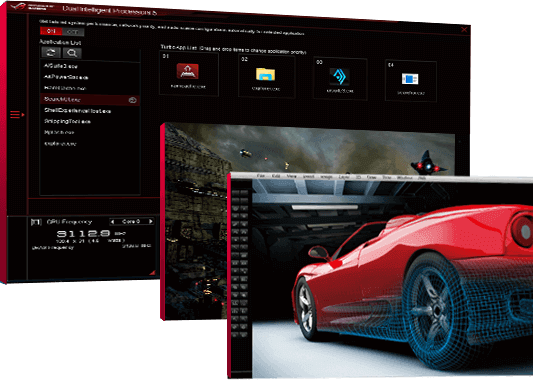

自动加速您喜爱的应用程序和游戏

新一代英特尔处理器可针对每核心进行调校设定，华硕 Turbo Core App 善加利用此功能，让您能够指派应用程序给特定的处理器核心，将运算能力优先安排给需求高的工作。

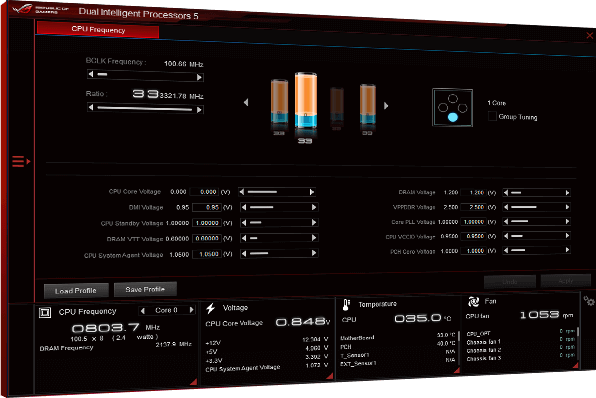

CPU性能提速

通过华硕智能管家3代应用程序释放计算机的性能！智能加速处理器(TPU)为智能自动系统调校应用程序，可进行调校电压、监控系统状态和调整超频参数，以获得更佳性能。

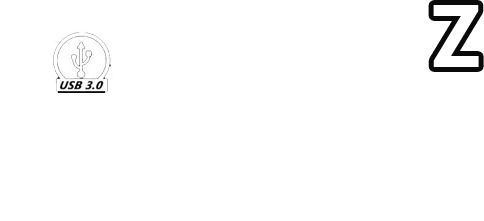

多方位节能设计

智能节能处理器(EPU) 让您享有全系统的节能效果。EPU在离开模式下，能自动优化功率消耗，大幅提升省电效果。这项设定可关闭未使用的 I/O 控制器，并在您离开时减少显卡的电源供应，打造更好的节能环境。

散热设计

ROG Maximus X Apex 配备全面的风扇控制，可通过 FAN Xpert 4 智能风扇控制或UEFI中文图形化BIOS进行配置。

板载传感器与接针

多重温度来源
4-pin PWM/DC 风扇
水泵+
一体式水泵
全速
智能防护
水流
进/出水温

所有接针均可设定用来监控三个用户配置的热敏传感器，并据此做出反馈，以依照工作负载来进行散热。全都能通过 Fan Xpert 4 或 UEFI 轻松管理。
每个板载接针都可自动侦测 PWM 或 DC 风扇。全都能通过 Fan Xpert 4 或 UEFI 轻松管理。
*W_PUMP+ 和 AIO PUMP 也可通过 PWM／DC 控制。
专用接针可供应超过 3A 的电流给高性能的 PWM 或 DC 水泵。
自备水冷配置专用的 PWM／DC 接针。
当进行超频时，三个全速风扇接针提供定向气流。
专用整合式电路，可防止每个风扇接针发生过热和过电流问题。
检测水流状态
检测任何组件的进出水温。

超频专用风扇支架

ROG Maximus X Apex 配备多功能风扇支架，专为超频而设计。当进行高强度超频时，将支架接到专用的安装孔，然后安装一个风扇将气流引导出主板，或若你期望打破界限，将支架倾斜90度，可加速气流的流动。

*风扇需另行购买。超频专用风扇支架支持多达两个 50mm 风扇或一个 120mm 风扇。

快速互联

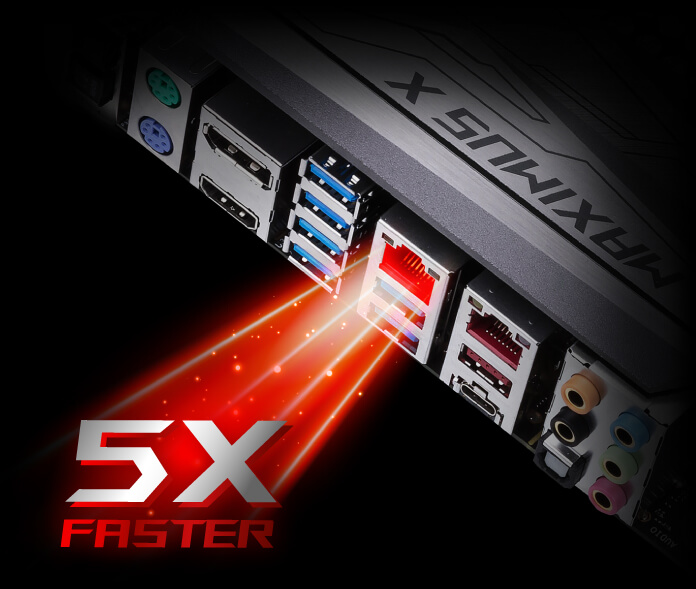

板载 5G 网卡

专为重度游戏玩家及内容创作者打造的高性能5Gbps网卡，将你带入崭新的家庭网络时代。配备5倍于标准千兆以太网的带宽，让你尽情享受顺畅的4K UHD高清视频播放，高速的备份与文件传输速度。此外，还兼容于各种网速模式，如2.5Gbps网速，可大幅加速网络速度，获得更大的灵活性。选择合适你需求的带宽，以各种速度享受更低延迟的游戏体验。

*使用现有 Category 5e (30M) 网线即可获得 5Gbps 网速。

速度	兼容的网线
100M	CAT5
1G	CAT5e
2.5G	CAT5e
5G	CAT5e(30M), CAT6

英特尔以太网

CPU占用更低、更大吞吐量、游戏更出色

ROG Maximus X Apex 搭载英特尔® 以太网络 (I219-V)，提供更快、更顺畅的游戏速度。英特尔以太网络具双重优势，可减少 CPU 使用率，同时提供更佳 TCP 和 UDP 传输量，让游戏及游戏性能执行更具爆发力。

更低的处理器占用

更大 TCP & UDP 吞吐量

双 PCIe X4 GEN 3 M.2

ROG Maximus X Apex 采用DIMM.2内存模块，可安装两个NVMe PCIe 3.0 x4 M.2设备以RAID配置以获得更好的性能。通过PCH-side PCIe x16插槽添加第三个设备至你的RAID阵列，享受疾速的数据传输速度！

支持英特尔傲腾内存

英特尔® 傲腾™ 内存是一项革命性（非易失性内存）的创新内存技术，ROG Maximus X Apex 主板得到了这项技术的支持。英特尔傲腾内存能够经济实惠地为系统加速，提高速度和响应能力却不会降低系统存储容量。

了解更多 ›

电竞主义

脱颖而出，不负观感

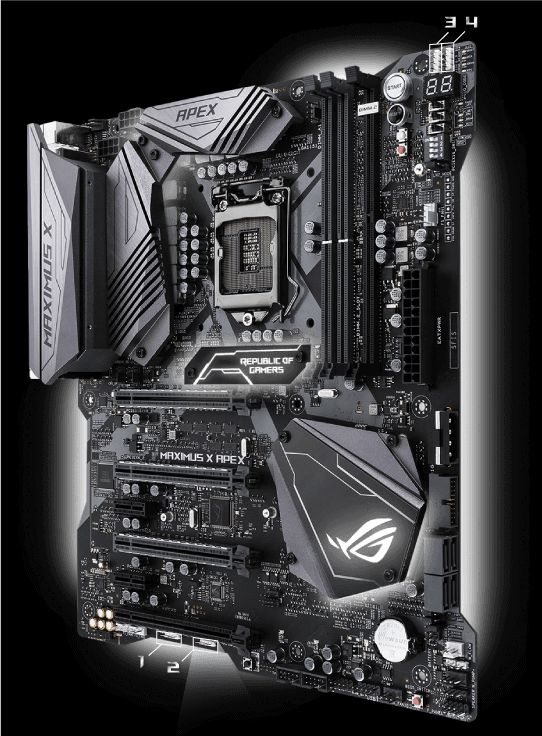

既然已经费尽心思微调系统，美学方面自然也应不落人后。华硕 Aura 提供各种默认功能，可调整内置 RGB LED灯，以及连接至两个内置4-pin RGB 接针*，让您全面控制 RGB灯效，而且全部都能与不断推陈出新的华硕 Aura Sync 硬件设备进行联动同步。

静态
呼吸
闪烁
彩虹
多彩循环
彗星
闪电冲刺
波浪
溜溜球
星夜
音乐律动
CPU 温度

*Aura RGB 灯带插座支持标准 5050 RGB LED 灯带，最大功率额定值为 3A (12V)。为了呈现更大亮度，灯带长度不可超过 3m。
**包含一根延长线。LED 灯带及AURA兼容设备需另行购买。

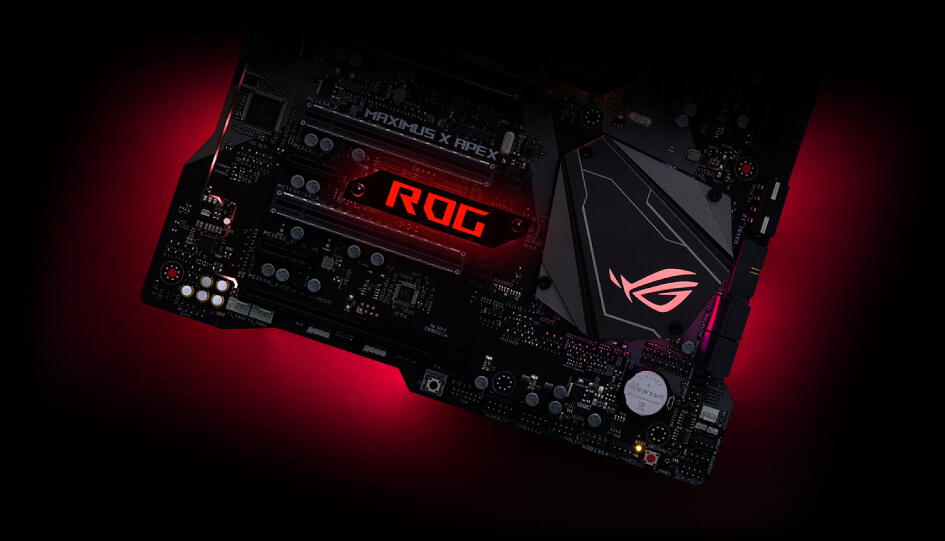

个性背光铭牌

使用随附的 DIY 套件来打造您的个性铭牌，接着欣赏由 Aura Sync 神光点亮的个性标记！

*此处预先剪裁的 ROG 标志仅为范例，内容可随意自定义。
**如预设 LIGHT_BAR_2 跳线，则会停用个性化铭牌专用的 LED。切换跳接位置以启用 LED。

DIY 套件

黑色聚酯薄膜 X3

带保护层的个性铭牌
刻画

使用美工刀切割黑色聚酯薄膜

下载文本文件
成型

从铭牌上去除不要的图文线条部分，保留剩余的黑色薄膜层。
装配

将刻制好的个性铭牌用螺丝装配到主板上。
立即了解自制方式

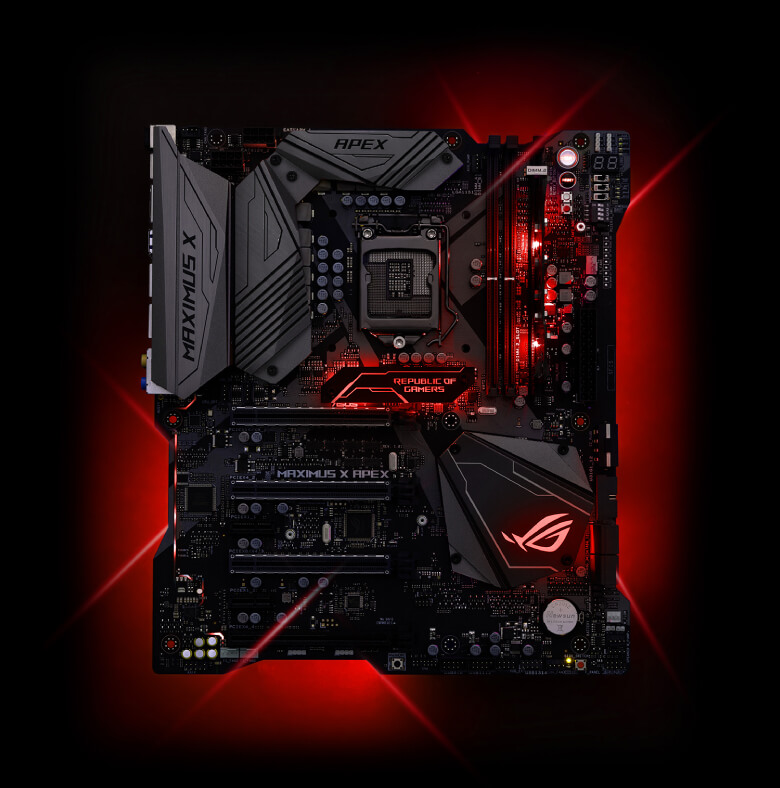

X-形 PCB

ROG Maximus X Apex 采用不对称 X-形电路板设计，提供更简单、更利落的缆线配置，打破传统主板方正刻板造型，以激进的灯光布局，创造出令人印象深刻的灯效。

支持 3D 打印

华硕是提供众多 3D 打印配件的主板制造商，通过 3D 打印配件，可让您轻松打造主板专属外观及提升系统性能。

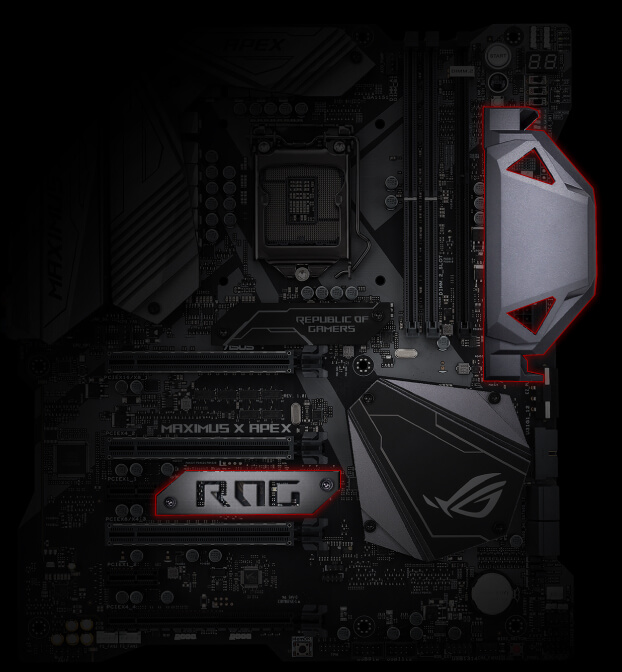

专用3D模组让您轻松安装

主板上的专用 3D 模组，让安装 3D 打印配件变得更加轻松简单。与 M.2 硬盘和标准主板的安装孔使用相同螺丝，您可以轻松添增铭牌、缆线盖。

缆线盖
供缆线收纳使用，让计算机线路更为整齐。
定制式铭牌
利用个性化 Logo 打造您专属的计算机。

3D 打印配件

打造属于自己的PC组件，通过 3D 打印配件，让您快速成为全场焦点！

2 路 SLI HB 桥接盖

将盖子扣在 PCB SLI HB 桥接上，让您的计算机与众不同。共有 eATX、ATX、mATX 等多种规格可供选择。

风扇格栅

为您的计算机额外增添时尚元素。

缆线梳

通过多种接头设计让缆线井然有序。提供 24 针脚、8 针脚、8 + 6 针脚、6 针脚和 4 针脚 PSU 接头的 3D 设计文件。

ROG 字体

使用 ROG 字体文件来打印文字，加入您的姓名或其他任何文字或词组，个性化您的计算机！

ROG 钥匙链

打印 3D 钥匙链，向世界展示您对 ROG 的热情！

3D打印入门指南

安装步骤开始打印你自己的3D零件，并且将这些整合到你的计算机。

下载

选择要下载的 3D 源文件。
个性化

调整尺寸或形状，加入文字或改变其他属性。

观看教学
打印

使用您自己的打印机，或访问当地厂商或提供 Shapeways 的华硕商店。
安装

轻松组装和配置您的3D零组件。

观看教学

电竞音效

SupremeFX 电竞信仰音效

细腻音效，内外兼具

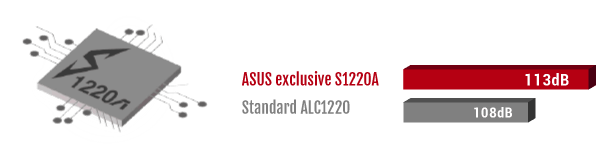

ROG Maximus X Apex 采用的 ROG SupremeFX 信仰音效技术再度进化，可在音频输入时达到出色的 113dB 信噪比，提供更佳的录音质量；同时新增低压降稳压器，将更纯净的电力输送至 SupremeFX S1220A 音频芯片，全新 SupremeFX 将让您体验震撼的音效盛宴。

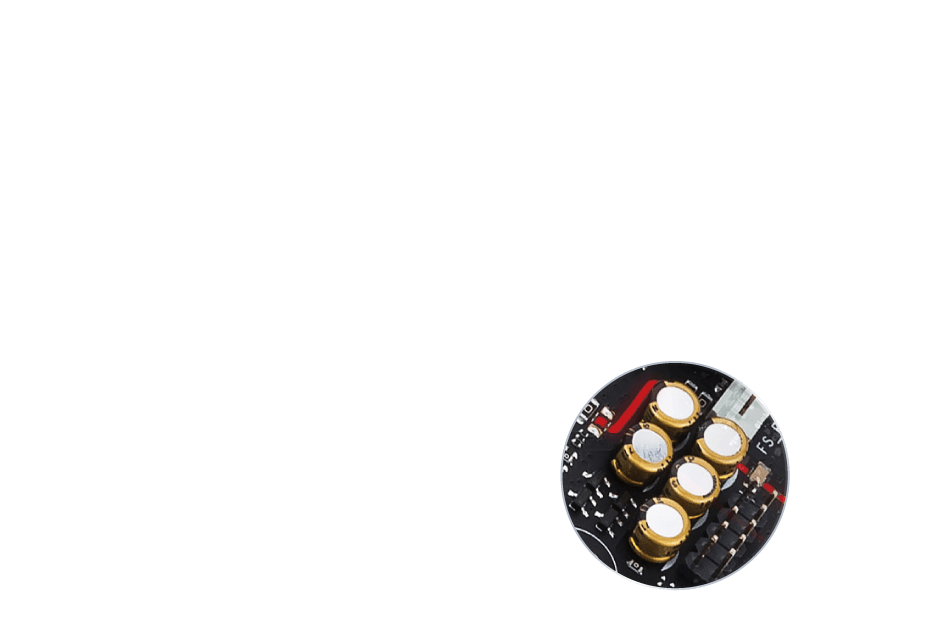

高品质 Nichicon™ 音频电容
提供高质量，温暖和自然的声音。

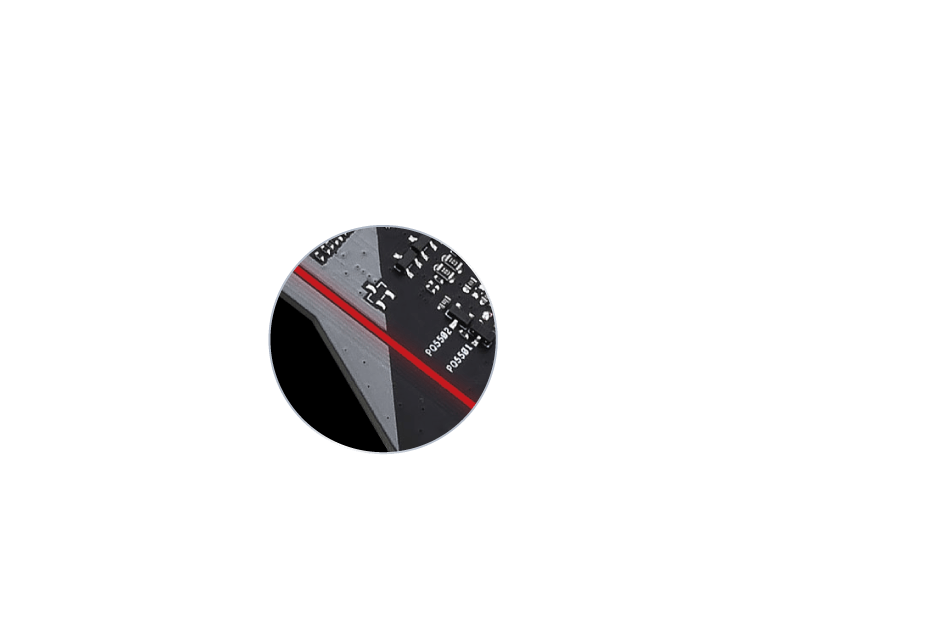

音频防护线
音效屏蔽可阻绝来自主板或附加设备的电磁干扰，提供纯净音质。

DIY 设计

SafeSlot高强度安全插槽

SafeSlot 高强度显卡安全插槽由华硕重新改造的 PCIe 插槽，经过特殊设计，可提供更强的保持力与剪切阻力。它采用一次注塑成型技术制造 PCIe 插槽，并在外包裹金属强化层，大幅提高插槽本身的耐用性，然后通过额外的焊接点，牢牢固定在 PCB 板上，从而让 PCIe 插槽坚固可靠。

*专利申请中

SafeDIMM

SafeDIMM 高强度内存插槽，增设一个金属隔离点，让内存插槽更强固可靠。

ESD 静电防护

2倍更强

高出标准 2 倍的静电防护。ESD 静电防护涵盖 PS2, USB, 音频及 LAN 接口。

TrueVolt USB

2个供应器

专属 USB 电源供应器稳定供应 5V 电力至所有 USB 端口，以减少功率波动，将数据遗失风险降到更低。

CPU 安装工具

1道防护

外加 1 道防护，避免插槽针脚损坏。

Q-connector

1体成形

一体成形设计，便于区分所有前面板缆线。

Q-Slot

1个固定卡扣

单一固定卡扣，便于替换或固定显卡。

Q-DIMM

1个固定卡扣

通过单边固定卡扣，处理内存模块时，简单且安全。

DRAM 过电流防护

1组保险丝

加装 1 组可复式保险丝，保护端口与 DRAM，防止过电流和短路损坏。

镀黑镍 Q-shield

零伤害!

保护双手免于挫伤与割伤

英特尔强大性能

英特尔 Z370 芯片

英特尔® Z370采用单芯片组设计，支持采用LGA1151插槽的第8代英特尔® 酷睿™ 处理器。其利用串行点对点连接以提升性能，使带宽和稳定性得以提升。此外，Z370芯片组可支持高达 10 组USB 3.1 Gen 1接口和 6 组 SATA 6Gbps 接口、32Gbps M.2 和 PCIe 3.0 通道速率，加快数据存取速度。英特尔 Z370也支持整合式显示功能，让您享有出色的显示性能。

支持采用LGA1151插槽的第8代英特尔® 酷睿™ 处理器

本主板支持采用 LGA1151 插槽的第8代英特尔® 酷睿™ 处理器，集成显卡、内存及 PCI Express 控制器，支持核显显示输出，双通道（4个 DIMM）DDR4 内存及 16 条 PCI Express 3.0/2.0通道，可提供上佳的性能。
