ROG MAXIMUS Z690 EXTREME GLACIAL

英特尔^® Z690 EATX 主板配备 24+1 供电模组, 全覆盖一体式水冷散热冰甲，支持DDR5，OptiMem III内存优化, 五个M.2插槽, USB 3.2 Gen 2x2前置接口支持QC 4+, 双雷电™ 4 接口, PCIe^® 5.0, 板载 Wi-Fi 6E和 AURA SYNC 神光同步灯效

英特尔® LGA1700 插槽，支持第13代英特尔® 酷睿™ 处理器和第12代英特尔® 酷睿™, 奔腾® GOLD 和赛扬® 处理器
AI智能优化2.0: 包括AI智能超频, AI智能散热, AI智能网络和双向AI降噪
怪兽级供电设计: 24+1供电模组(105A), ProCool II高强度供电接口, 粉末化超合金电感及高质量金属电容
ROG信仰散热: EK^® Ultrablock全覆盖一体式水冷装甲, 高品质电感导热贴, 五个 M.2 散热片和双散热背板, 以及 ROG水冷控制区
ROG信仰网络: 板载 Wi-Fi 6E, Marvell^® AQtion 10Gb, Intel^® 2.5G有线网卡,以及LANGuard网络安全防护
ROG信仰互联: 支持PCIe^® 5.0, 板载 5个 M.2, USB 3.2 Gen 2x2前置接口支持雷电™ 4, 支持3个 USB Type-C^® 后置接口
ROG信仰音效: ROG SupremeFX ALC4082音频芯片及ESS^® ES9018Q2C DAC，提供高保真音效
ROG信仰灯效: AniMe Matrix™ LED光显矩阵屏, 2” LiveDash OLED系统显示屏, 支持AURA SYNC 神光同步, 板载3个第二代可编程ARGB灯效接针和1个RGB灯效接针
人性化DIY设计: 预装一体化I/O背板, V-Latch开关, BIOS FlashBack™ 一键升级按钮, Q-Code指示灯, FlexKey自由按键, Q-Connector, M.2 Q-Latch便捷卡扣, SafeSlot高强度安全插槽, ROG Glavi和ROG显卡支架
ROG特有软件: 随附一年免费的 AIDA64 至尊版和UEFI中文图形化BIOS及整合MemTest86

奖项

I.T.至專電腦主機板大獎

Limited motherboard for water-cooled users, a new definition for the high-end DIY market ＋ Effective monitoring of Coolant flow and the working temperature of each department

I.T.至專電腦主機板大獎

Limited motherboard for water-cooled users, a new definition for the high-end DIY market ＋ Effective monitoring of Coolant flow and the working temperature of each department

PCM Editor's Choice

It provides a valuable solution to DIY PC user and optimizes the perfomance.

PCM Editor's Choice

It provides a valuable solution to DIY PC user and optimizes the perfomance.

Editor's Choice Award

The Z690 Extreme and Extreme Glacial offer users the pinnacle of hardware for the Z690 platform

Editor's Choice Award

The Z690 Extreme and Extreme Glacial offer users the pinnacle of hardware for the Z690 platform

2022 Red Dot Product Design

ROG MAXIMUS Z690 EXTREME GLACIAL won the 2022 Red Dot Product Design Award, a world-renowned design award.

2022 Red Dot Product Design

ROG MAXIMUS Z690 EXTREME GLACIAL won the 2022 Red Dot Product Design Award, a world-renowned design award.

Gold Award

Of course, it is hard to do better than this motherboard at the moment. It is equipped with everything you may need and all you can expect from a high-end card.

Gold Award

Of course, it is hard to do better than this motherboard at the moment. It is equipped with everything you may need and all you can expect from a high-end card.

Editor's Choice

With this ROG Maximus Z690 Extreme Glacial, Asus offers the best of both worlds. Certainly one of the best PCB currently for Z690 chipset and a complete cooling solution for the CPU, power stages, SSD and chipset.

Editor's Choice

Editor's choice

The high-end specs make each moment spent with this ROG Maximus Z690 Extreme Glacial a unique experience and make it one of the most sophisticated and most expensive Z690 motherboard on the market.

Editor's choice

The high-end specs make each moment spent with this ROG Maximus Z690 Extreme Glacial a unique experience and make it one of the most sophisticated and most expensive Z690 motherboard on the market.

EXTREME
GLACIAL

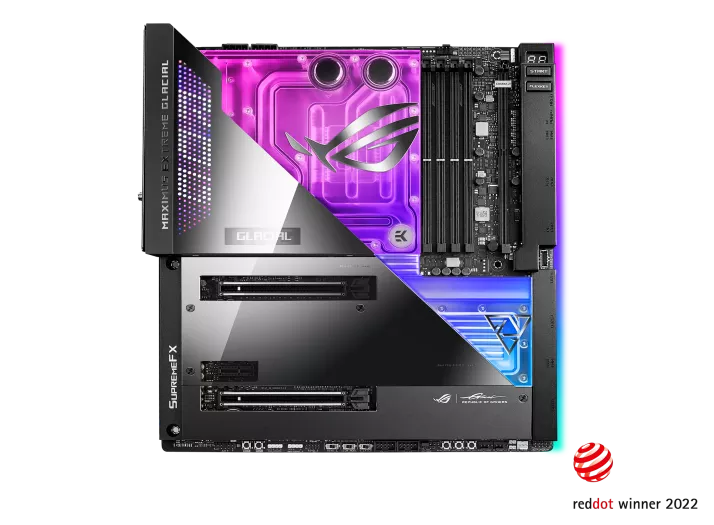

ROG MAXIMUS Z690 EXTREME GLACIAL

ROG MAXIMUS Z690 EXTREME GLACIAL主板是打造梦幻水冷主机的旗舰之选。其拥有EK UltraBlock全覆盖一体式水冷散热冰甲，其可以完整的覆盖住主板CPU和VRM区、PCIe 5.0 M.2区以及板载的M.2插槽区。集成OLED系统显示屏，温度传感器，以及进/出水冷液流速侦测等，可充分释放英特尔第12代酷睿处理器的潜力。在提供更高性能的同时，噪音将至更低，打造强悍又冷静的主机。

The ROG Maximus Z690 Extreme Glacial motherboard is designed for users who want to step into enthusiast territory.

ROG X EK^® Ultrablock

ROG MAXIMUS Z690 EXTREME GLACIAL主板的EK UltraBlock全覆盖一体式水冷散热冰甲是华硕与业内知名水冷厂商EK联合打造，其可以完整的覆盖住主板CPU和VRM区、PCIe 5.0 M.2区以及板载的M.2插槽区、PCH区甚至网卡部分。集成温度传感器，以及进/出水冷液流速侦测等，可充分释放英特尔第12代酷睿处理器的潜力。同时兼顾美学设计，加入AniMe Matrix 光显矩阵屏，配备了迷你LED灯珠，可以对其进行编程，通过自定义灯效设计和独特的动画模式，2英寸LiveDash OLED 系统显示屏可实时显示重要系统信息和动画GIF，令你的主机更具个性化。

The ROG Maximus Z690 Extreme Glacial features ROG X EK

接针
ROG风扇扩展盒

精心散热设计

ROG MAXIMUS Z690 EXTREME GLACIAL 主板配备一系列接针、传感器及调校软件，更大限度地发挥风扇和散热器的潜能。

散热管理
ROG水冷控制区域

散热设计
ROG水冷控制区域

精心散热设计

ROG Maximus Z690 Extreme Glacial 配备全面的散热控制选项，可通过 Fan Xpert 4 或 UEFI BIOS 进行配置。

每个接针均可设定用来监控三个用户配置的热敏传感器，并据此做出反应，以依照工作负载来进行散热。全都可通过FAN Xpert 4智能风扇控制或UEFI BIOS进行调节。
每个板载接针均可自动侦测任何 PWM 或 DC 风扇，其中两个机箱风扇接针提供 ASUS HYDRANODE 支持。
随赠的风扇扩展盒包含六个额外的 DC 和 PWM 风扇接针，以及两个热探针接针。

ROG水冷控制区域

双水温接针与水流率接针会将信息直接发送至 AI Suite 应用程序，因此用户可追踪冷却液温度及整体水路的水流率，确保更佳的散热效能。<

可供应 3A 以上电流至高性能 PWM 或 DC 水泵的专用接针。
能在各组件进水／出水口监控温度的专用接针。
能持续监控整个循环水流率的专用接针。

供电方案
内存

硬核实力

ROG MAXIMUS Z690 EXTREME GLACIAL 主板拥有强悍的供电解决方案及优化的内存设计，可轻松应对英特尔 Alder Lake 处理器的严苛需求。采用24+1供电模组（105A），加上高质量组件和加强型内存优化，是骨灰级玩家和发烧友的战斗神器！

整合式供电架构

新CPU对于主板的供电要求更为苛刻，高低负载状态之间的转换会让供电电路承受很大压力。为满足其极限使用需求，我们通过整合式供电模组，在高功率负载下瞬态变化幅度更低，更稳定，同时保持上佳的散热性能。

发展简史
CPU 需求的变化
逆势发展
散热性能
高质量组件

虽然倍压器有助于延长有效相位，但这付出了处理延迟的代价。. 整合式架构让两个供电模组可以同时运行，对CPU提供更多电力。供电模组内的MOSFET产生较多热量，因为它们负责电压转换，并从12V EPS连接器传输至CPU。

早在2005年我们推出A8N32-SLI Deluxe主板时，我们就成为执行相位倍压器的制造商。主板的VRM因为优雅地克服当时组件处理能力，且减少电压波动而受到赞扬。这些优点使得相位倍压器成为业界通用，现今仍使用在类似目的上。
不过，目前的CPU纳入了比前代更多的核心，指示组也让它们能够以更快速度处理计算密集型工作负载。另一个附加福利是，它们闲置时消耗的电力更少，可以用更快的速度在负载状态间转换。这些改善对于重评估供电设计的优先级来说至关重要，因为相位倍压器增加了阻碍转换反应的传播延迟。
幸运的是，整合式供电模组可以处理比去年推出设施更高的电流，就有可能执行不会被相位倍压器拖延处理所连累的简单电路拓扑。这就是为什么 ROG MAXIMUS Z690 EXTREME GLACIAL 主板使用整合式供电模组，在每个相位交付更高的爆发电流，同时维持相位倍压设计的散热性能。
每一个VRM组件都有特定功能。PWM控制器与相位倍压器控制电路，供电模组则是从电力与散热的角度着眼提升。这就是为什么 ROG MAXIMUS Z690 EXTREME GLACIAL 主板使用24+1供电模组。此供电模组是英飞凌更出色的产品，具备低导通电阻（RDSON），可降低转换与传导损耗，有助于改善整体热空间。

网络
USB接口
存储
音频

ROG信仰互联

前卫的互联功能，包括 WiFi 6E, 10G万兆有线网卡、PCIe^® 5.0 及两个雷电™ 4 USB Type-C^® 接口，带来流畅的网络及快速的文件传输。

Intel WiFi 6E

板载WiFi 6E无线网卡，支持6GHz频段和蓝牙5.2，提供更高的带宽，拥有7个160Mhz信道，更高无线速率和更低延时，即使在复杂多用户环境中仍可提供可靠，疾速的无线网络环境，使玩家能够更好地享受游戏。
Marvell^® AQtion 万兆网卡

为了满足发烧级玩家和内容创作者的需求，板载10 Gbps网卡提供了更高水平的家庭网络。通过高达10倍于标准千兆网卡的带宽，可以实时观看未压缩的4K UHD视频，以及更快速的备份和文件传输。
2.5G有线网卡

板载Intel 2.5G网卡提升有线网络传输性能，速度是千兆网卡的2.5倍，可实现更快的文件传输，更低延迟的游戏体验和更流畅的高清视频播放。

The ROG Maximus Z690 Extreme Glacial motherboard features WiFi 6E, along with 2.5 Gb Ethernet.

*WiFi 6E 的可用性和功能取决于监管限制以及与 5 GHz WiFi 的共存。了解关于华硕 WiFi 6 生态圈，请访问: asus.com.cn/content/WiFi6/#WIFI-6E.

SupremeFX

ROG SupremeFX 音频技术可在输入线路上提供 113 dB 信噪比，提供出色的录制质量。另有一个低压差稳压器，可为 SupremeFX ALC4082 音频芯片提供洁净的电力，一个 ESS^® 9018Q2C 整合式 DAC 则可达到 -115dB THD+N，其播放效果能够准确传达出音轨每个精细微妙之处。
››› 深入了解 ROG 音频技术

音频分割线
ESS^® SABRE9018Q2C
ALC 4082 音频芯片
切换 MOSFET
电容

阻挡来自主板与附加组件的电磁干扰以提供更清晰的音频。
ESS^® SABRE9018Q2C 整合式 DAC 放大器可达 -115dB 总谐波失真 (THD+N)，其播放效果能够精准传达出音轨所有精细微妙之处。另外，121dB 动态范围 (DNR) 提供较低的底噪，可进一步凸显动态与重音。
ALC4082 音频芯片使用 USB 接口而非传统高分辨率音频 (HDA) 接口，将播放音频的分辨率从 192 提升至 384 kHz。
独特设计使音频芯片的阻抗感测功能可以移至前端或后端的耳机输出使用。
高质量组件可提供更温暖、自然的声音，以及更高的清晰度与保真度。

The ROG Maximus Z690 Extreme Glacial motherboard features SupremeFX

沉浸式音质享受

ROG Clavis外置声卡转接器是一款采用USB Type-C接口的USB DAC产品，小巧却可提供更优质的音效体验。拥有音响级的 ESS ES9281 QUAD DAC芯片搭配Master Quality Authenticated（MQA）解码技术，提供令人惊艳的音质，同时还有AI降噪技术，可智能侦测并过滤背景噪音，提供清晰语音通讯效果。

了解更多

5重优化
BIOS
差分传感电路

ROG信仰优化

ROG MAXIMUS Z690 EXTREME GLACIAL 主板拥有直观易用且灵活的工具，可让用户多方位掌控系统状态，轻松优化性能。

性能加速

AI Suite 3 智能管家3代能让您微调 ROG MAXIMUS Z690 EXTREME GLACIAL 主板系统的每个细节。通过简单直观的界面，在性能、散热、稳定性和效率之间取得平衡。

智能加速处理器
EPU
智能风扇控制4
数字供电控制
Turbo Core应用程序

5-way optimization UI features CPU-performance boost

智能加速处理器

智能加速处理器(TPU)为智能自动系统调校应用程序，可进行调校电压、监控系统状态和调整超频参数，以获得更佳性能。

5-way optimization UI features All-around energy efficiency

智能节能处理器

智能节能处理器(EPU)可通过自动优化耗电量的方式，利用内置微控制器提供全系统节能效果，离开模式智能设置则可将未使用的 I/O 控制器关闭，来达到节能效果。

5-way optimization UI features Flexible cooling controls for air or liquid

灵活的水冷/风冷散热控制

让您通过智能风扇控制4或UEFI全面控制风扇，水泵及一体化(AIO)散热器。无论选用风冷或水冷，自动调校模式都只要轻松一键就能智能设定所有参数。还有静音模式，能将所有风扇降到预设低值转速以下，让系统在执行轻量任务时保持安静。

5-way optimization UI features Precise digital power control

数字供电控制

Digi+VRM数字供电设计能实时掌握电压下降的情形，切换频率与电源效率的设定，让您微调 CPU 电压调节，达到更佳的稳定性和性能。

5-way optimization UI features Turbo Core app

Turbo Core 应用程序

华硕 Turbo Core APP 利用Intel处理器每个核心可调整的特性，让您将应用程序分配到特定的处理器核心，优先安排给对计算能力需求更高的地方。

简单易用的 UEFI BIOS

ROG UEFI (BIOS) 可提供设定、微调和调校计算机所需的功能，其具备适合计算机 DIY 新手的智能简化选项，也具备老手专用的全方位功能。

高级模式
EZ 模式

MemTest86

为提高便利性，ROG UEFI (BIOS) 已预安装 MemTest86。只需单击即可执行测试以找出内存的问题，无需任何 USB 盘或进入操作系统。内存报告会存放于 BIOS 文件中以供参考。

当您准备好进一步研究系统配置时，可钻研 UEFI 的高级模式，进行全面掌控。每个部分均合理分门别类，并可通过内置的搜索功能，轻松找到所需的选项。

Advanced mode

MemTest86 进一步了解
诊断导致死机与数据损毁的故障 RAM 与内存问题。
收藏夹
快速找到调整选项，并将喜爱的工具加入收藏夹列表。
EZ Flash 3
不用离开BIOS界面，即可通过互联网在线更新BIOS。
S.M.A.R.T.
检查存储设备的自我监控功能、分析和回报技术纪录，进一步判定可靠度，并辨识是否有潜在故障情形。
GPU POST
自动检测特定华硕显卡，以查看详细信息。
数据安全清除
将您的 SSD 与 NVMe 存储设备恢复为出厂设定状态。
历史记录
追踪上次变更内容，将偏好的配置文件存储至 U 盘。
SATA 端口重命名
重命名SATA端口，以便于识别。
用户配置文件
不同 BIOS 版本之间的接口配置设置或是与朋友分享。
Q-Fan 控制
您可手动设定风扇运作速度，或使用默认风扇配置文件，快速选择标准、静音、加速或全速模式。若温度达 75°C，系统风扇将依默认自动切换为全速模式。

EZ模式更为简易便捷，在单一页面上呈现所有重要设置与状态。通过引导式目录、拖放功能和重要设定的一键应用，让您的设备瞬间准备就绪，开始运行。

EZ 模式

直观的图形风扇控制
只要通过鼠标拖曳曲线，即可轻松微调个别风扇转速。
SATA 信息
查看 SATA 接口的详细数据，以便轻松辨识设备。
快速便捷的时间调整
使用鼠标控制，调整日期及时间设定。
Aura 开启／关闭模式（隐藏)
Aura 开启／关闭模式（隐藏)
轻松启用或停用 Aura RGB 灯效或每个内置 LED，可呈现更柔和的美感。

ROG信仰定制

除了不凡的效能外，ROG MAXIMUS Z690 EXTREME GLACIAL主板在I/O盔甲区加入全新AniMe Matrix™ 光显矩阵屏，带来颠覆性视觉盛宴。此外板载2英寸LiveDash OLED系统显示屏，可实时显示重要系统信息及自定义图像或GIF。

点亮您的电竞世界

使用ROG配件，从显卡、显示器、电源、散热器、机箱、鼠标到键盘，通过AURA SYNC神光同步、丰富的控制选项及高兼容性，提升您的游戏体验。ROG 生态圈十分丰富，您在扩展系统时可享受更多的选择。

静态
呼吸
闪烁
彩虹
色彩循环
灿烂星空
音乐律动
智能
自适应色彩
黑暗

ROG Maximus Z690 Extreme Glacial features Aura Sync

Sonic Studio III 智能音效管理软件

Sonic Studio 智能音效管理软件可支持 VR 头盔中 HRTF (头部相关传输函数*) 的虚拟环绕音效，提供身临其境般听觉体验。Sonic Studio 的 GUI 提供一系列 EQ 调整选项，您可依照个人喜好或耳机特色进行专属设定。

*头部相关传输函数是根据人头模型记录到的声音数据所得出的音效运算功能；测试音从人头模型周围的球形网格进行播放，以搜集来自不同方向声音的微妙变化，最后再组成算法，让 Sonic Studio 的虚拟环绕音效能贴近真实声音。

››› 了解更多 Sonic Studio III

Sonic Studio link
应用程序专属配置文件
Sonic Studio 虚拟混音器

Sonic Studio link

Sonic Studio Link 能够将 Sonic Studio 效果套用至所有播放设备。只需按下 Sonic Studio Link 按钮，即可在各种播放设备上享受此效果。

Sonic Studio III UI features App-specific profiles

App专属配置文件

可将自定义的音频设定套用至不同应用程序，将所有声音调校成您心目中的理想效果。

Sonic Studio III UI features Sonic Studio virtual mixer

Sonic Studio 虚拟混音器

允许玩家将不同的音频流和麦克风输入结合起来，这样方便玩家使用OBS或Xsplit捕获所有音源。

DTS : Sound Unbound

ROG MAXIMUS Z690 EXTREME GLACIAL 主板搭载 DTS Sound Unbound 应用程序，让您沉浸于震撼的音效，体验精彩的游戏及娱乐世界。 DTS Sound Unbound 利用 Windows Sonic 空间技术在虚拟的 3D 空间中呈现音效，使您置身于声景之中，辨别虚拟环境中的每个枪响、脚步声或其他声响的位置与方向。
*DTS Sound Unbound 需要游戏支持。请向开发商确认提供支持的游戏。
