供电区主动式散热
内置2个隐藏式智能温控启停散热风扇,当温度达到60℃的时候才会运行,令ROG ZENITH II EXTREME主板可轻松驾驭500瓦特的功耗。

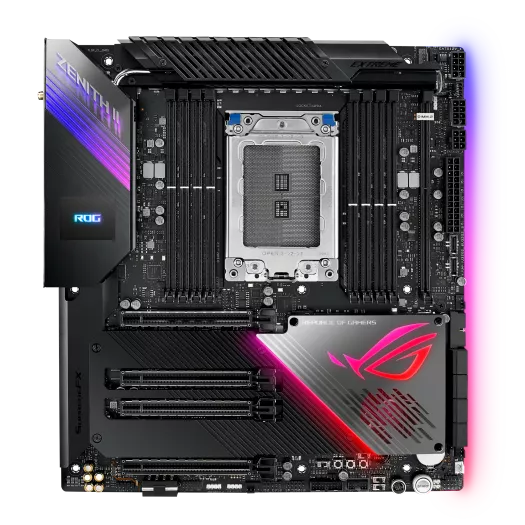

ROG Zenith II Extreme
ROG ZENITH II EXTREME主板拥有超前的设计理念,专为追求强悍性能的用户量身打造。旗舰级配置、创新的技术和炫酷的美学,可以让第三代AMD 锐龙Threadripper处理器跑得更快、超得更高,带来彪悍的性能体验。更高的通道带宽,同时每个PCIe x16与M.2插槽均支持PCIe 4.0技术,大幅提升NVMe设备及显卡的实际性能。强大的硬核实力,为胜利而生!
1
ROG 预装一体化 I/O 背板
- CMOS 清零按钮
‧ BIOS Flashback™ 按钮
2
Intel® Wi-Fi 6 AX200
Aquantia® AQC-107 10G 以太网
Intel® I211-AT Gb 以太网
‧ ROG GameFirst V
‧ LANGuard 网络安全保护
4
1 x USB 3.2 Gen 2x2
7 x USB 3.2 Gen 2
- 6 x Type-A + 1 x Type-C
4 x USB 3.2 Gen 1
- 4 x Type-A
5
LED 背光音频插孔
6
多GPU SLI ®/ CFX 支持
‧ 4 x PCIe 4.0 x16 Safeslot 高强度安全插槽
(x16、x16/x16、x16/x8/x8、x16/x8/16/x8)
7
SupremeFX S1220 CODEC
ESS® SABRE9018Q2C 高保真 DAC
120dB SNR 立体声输出
108dB SNR 录音输入
Sonic Studio III 智能音效管理软件 + Sonic Studio 虚拟混音器
Sonic Radar III 声波雷达3代
DTS® Sound Unbound 环绕音效
1
静电保护
优于业界标准的静电保护。 ESD 静电防护涵盖 USB、音频及 LAN 接口。
2
TRUEVOLT USB
USB 电源供应器稳定供应 5V 电力至所有 USB 端口,以减少功率波动,降低数据遗失风险。
3
LiveDash 炫彩 OLED 1.77”
指示电源状态,CPU、内存、显卡或启动设备问题,以便快速诊断
4
FlexKey
在默认情况下,此按键可做为系统重置按钮,但也可以轻松设定以提供快速使用各种功能,例如启用安全开机 (Safe Boot) 或者开启或关闭 Aura 灯效。
5
8 x Q-DIMM
通过单边固定卡扣,处理内存模块更简单、更安全。
6
4 x SAFESLOT高强度安全插槽
高强度PCIe插槽,提供更强的保持力与剪切阻力。
7
Q-CONNECTOR
让所有前面板的缆线井然有序。
1
WB_传感器
支持monoblock升级
(含散热、流速与 T-sensor)
2
DIMM.2 插槽
2 x M.2 Socket 3(M Key)
- 2242/2260/2280/22110
来自CPU的PCIe 4.0 x4
3
DDR4 4733MHz+ (O.C.)
‧ 8 x DIMM 四通道
- OptiMem III 内存优化
4
AMD Socket sTRX4
5
‧ 2 x USB 3.2 Gen 2 前面板接口
- 2 x Type-C
4 x USB 3.2 Gen 1
3 x USB 2.0
6
AMD TRX40 芯片组
7
8 x SATA 6Gbs
8
5 x M.2 Socket 3(M Key)
- 2 x 2242-22110,
支持 PCIe 4.0 x4 与SATA模式
- 3 x 2242-2280,
支持PCIe 4.0 x4 模式
9
W_出/入、W_FLOW接口
10
AURA SYNC 神光同步
- 2 x 3-pin 第二代可编程ARGB接针
2 x 4-pin AURA RGB 接针
由于第三代AMD锐龙Threadripper处理器拥更多核心和更高内存带宽,所以需要更强大的供电解决方案。ROG ZENITH II EXTREME主板凭借高效整合型供电设计和高品质组件,可充分满足CPU超频时对供电模块的苛刻要求。再通过广受好评的UEFI BIOS与AI Suite智能管家3,提供丰富的手动调校选项和简易的自动预设配置,进一步优化提升系统性能。

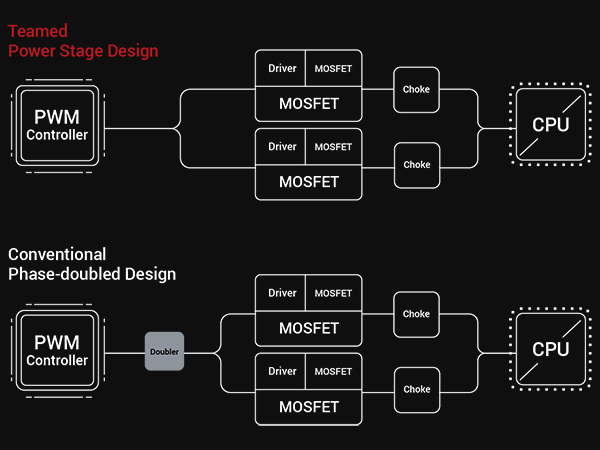

现代CPU提高了主板供电设计,从深入的省电模式几乎立刻就能转为全负载。我们VRM架构通过使用整合式供电模组,迅速移转电流迎接此项挑战,同时维持出色的散热性能。
早在2005年我们推出A8N32-SLI Deluxe主板时,我们就成为执行相位倍压器的制造商。主板的VRM因为优雅地克服当时组件处理能力,且减少电压波动而受到赞扬。这些优点使得相位倍压器成为业界通用,现今仍使用在类似目的上。
虽然倍压器有助于延长有效相位,但这付出了处理延迟的代价。
不过,目前的CPU纳入了比前代更多的核心,指示组也让它们能够以更快速度处理计算密集型工作负载。另一个附加福利是,它们闲置时消耗的电力更少,可以用更快的速度在负载状态间转换。这些改善对于重评估供电设计的优先级来说至关重要,因为相位倍压器增加了阻碍转换反应的传播延迟。
整合式架构让两个供电模组可以同时运行,对CPU提供更多电力。
**请摇动鼠标以进行比较**
幸运的是,整合式供电模组可以处理比去年推出设施更高的电流,就有可能执行不会被相位倍压器拖延处理所连累的简单电路拓扑。这就是为什么 Zenith II Extreme 使用整合式供电模组,在每个相位交付更高的爆发电流,同时维持相位倍压设计的散热性能。
进一步了解散热比较结果
整合式解决方案
相位倍压解决方案
将聚合型VRM与相位倍压解决方案相较,结果是几乎一模一样的散热性能。
供电模组内的MOSFET产生较多热量,因为它们负责电压转换,并从12V EPS连接器传输至CPU。
**请摇动鼠标以进行比较**
每一个VRM组件都有特定功能。PWM控制器与相位倍压器控制电路,供电模组则是从电力与散热的角度着眼提升。这就是为什么ROG ZENITH II EXTREME使用16 英飞凌TDA21472供电模组。TDA21472 是英飞凌更出色的产品,具备低导通电阻(RDSON),可降低转换与传导损耗,有助于改善整体热空间。
采用独特的内存优化走线,提高信号完整性,减少干扰信号,提高内存兼容性和超频空间,可在更低电压、更低延迟下稳定运行高频内存。ROG ZENITH II EXTREME将需要大量带宽的应用程序赋予更大的数据吞吐量,或者平衡不同工作负载的程序,合理分配结构,提升内存性能。
*测试平台:处理器:第三代AMD锐龙Threadripper 3960X |主板 : ROG ZENITH II EXTREME| 内存: Crucial BLE8G4D40BEEAK.M8FE1 | 散热: Corsair H115i
具备简易直观的工具,可帮助您自行设置系统的每个细节,以满足您的性能和功能需求。享受华硕5重优化的智能超频功能,或通过UEFI BIOS进行全手动调校设置。
ROG UEFI (BIOS) 可提供设定、微调和调校计算机所需的功能,其具备适合计算机 DIY 新手的智能简化选项,也具备老手专用的全方位功能。
若您已经准备好更加深入,可以使用UEFI的高级模式,得到完整控制。高级模式能够对主板各方面进行完整控制,并有内建搜索功能。
RAID Xpert2
简化 RAID 设定,加快数据存取及备份速度。
收藏夹
快速找到调整选项,并将喜爱的工具加入收藏夹列表。
智能
检查存储设备的自我监控功能、分析和回报技术纪录,进一步判定可靠度,并辨识是否有潜在故障情形。
安全清除
恢复SSD与NVMe储存至出厂设定。
历史记录
追踪上次变更内容,将偏好的配置文件存储至 U 盘。
SATA 端口重命名
重命名SATA端口,以便于识别。
Q-Fan 控制
您可手动设定风扇运作速度,或使用默认风扇配置文件,快速选择标准、静音、加速或全速模式。若温度达 75°C,系统风扇将依默认自动切换为全速模式。
EZ模式更为简易便捷,在单一页面上呈现所有重要设置与状态。通过引导式目录、拖放功能和重要设定的一键应用,让您的设备瞬间准备就绪,开始运行。
EZ系统调整
选择您的硬件,并使用不同场景以调整系统性能。
直观的图形风扇控制
只要通过鼠标拖曳曲线,即可轻松微调个别风扇转速。
SATA 信息
查看 SATA 接口的详细数据,以便轻松辨识设备。
快速便捷的时间调整
使用鼠标控制,调整日期及时间设定。
Aura 开关模式(隐藏)
轻松启用或停用 Aura RGB 灯效或每个内置 LED,可呈现更柔和的美感。
AI Suite 3 智能管家3代的仪表板风格控制面板可让用户微调系统的各个方面。在性能、散热、稳定性,及效率之间获得上佳平衡点,一切只需通过简单易用的界面即可达成。
智能加速处理器 (TPU) 是自动系统调校应用程序的处理核心,包含微调电压、监控系统状态及调整超频参数的能力。
通过智能节能处理器(EPU),利用内置微控制器提供全系统节能效果。通过离开模式自动将耗电量优化,智能设置可将未使用的I/O控制器关闭,达到节能效果。
通过 Fan Expert 4 智能风扇控制4代或媒体盛赞的 UEFI 享受全面控制风扇、水泵及一体化(AIO)散热器的快感。无论您是采用风冷或水冷散热,只要单击,自动调校模式即会智能设定所有参数。另有静音模式,可将所有风扇速度降至默认低值以下,让系统在执行低负载工作时保持安静。
具备内置电路的 Digi+数字供电控制(VRM)能实时掌握电压下降情形,切换频率与电源效率的设定,让您微调 CPU 电压调节,以达到上佳的稳定性和性能。
AMD 处理器搭载个别核心微调,ASUS Turbo App 善加利用此功能,让您能够指派应用程序给特定的处理器核心,将运算能力优先安排给需求较高的工作。
传统主板使用来自于位置不理想的单端感测,导致供给CPU的实际电压和通知软件的电压数值有巨大差异。Zenith II Extreme 配备差异化的感测电路,让您更精准地追踪电压,简化超频与调整。
具备支持多显卡和PCIe SSD的高带宽,是高端桌面平台的魅力之一。ROG ZENITH II EXTREME主板充分利用了第三代AMD锐龙Threadripper处理器多达64条通道,可同时连接多达20个PCIe设备,且每个PCIe插槽和M.2接口均支持PCIe 4.0技术。还配备了Aquantia 10 Gbps万兆网卡和Wi-Fi 6(802.11ax),提供疾速有线和无线网络环境。
ROG ZENITH II EXTREME主板支持5个M.2设备,以提供更高存储容量。通过ROG DIMM.2扩展卡,可扩展2个支持110m规格的设备。全覆盖铝制散热片下板载2个M.2插槽,最后1个插槽在主板背面。每个插槽均支持PCIe 4.0技术,且兼容NVMe SSD,为机器学习算法,推动更高游戏画质分辨率所需的疾速传输速度奠定了基础。
AMD StoreMI 技术是软件应用程序,可加速各种硬盘,以更短的启动与软件加载时间,提供更佳的系统响应速度。它可自动将经常访问的数据移动至专属的 SSD 存储空间,藉此结合 SSD 性能与 HDD 的经济性与容量。
TRX40平台主要针对的是专业需求的内容创造者,因此ROG ZENITH II EXTREME主板拥有超前的USB技术规范。不仅背部I/O接口丰富,还有前置USB接口,更加灵活便捷。
ROG ZENITH II EXTREME主板配备USB 3.2 Gen 2x2接口,作为新一代USB规范,提供高达20Gbps的传输速度。
通过2个前置USB 3.2接口,更便于从高端机箱面板等扩展连接设备,更灵活的体验10Gbps的传输速度。
更强大的带宽并未在TRX40止步。ROG ZENITH II EXTREME主板还配备了多种面向未来的网络连接技术,更高的吞吐量,体验更快的网络速度。
板载Wi-Fi 6 (802.11ax)无线网卡,在复杂多用户的无线环境中仍可提供更快的网络速度、更高的容量和更强的性能,尽享上佳的在线游戏体验。
万兆网卡是为满足高级用户及内容创作者的高规格需求所设计,并将家庭网络推向全新境界。 拥有千兆网卡10倍的带宽,可轻松串流未经压缩的 4K UHD 影片,体验疾速的备份和文件传输速度。
ROG ZENITH II EXTREME主板搭载英特尔® 千兆网卡(I211-AT),确保数据与网络和外界的交换速度既快速又流畅。Intel网卡芯片可降低CPU占用率并提升TCP及UDP传输量,提供更强的处理性能。
*实际速度可能因网络条件而异。
**10 Gbps运行需要较低类别六网线类别5e缆线支持5 Gbps。
*实际速度可能因网络条件而异。
**10 Gbps运行需要较低类别六网线类别5e缆线支持5 Gbps。
ROG以其出色的内置音效而闻名,ROG Zenith II Extreme 也不例外。前面板耳机输出搭载能达到 -115dB THD+N 的 SABRE9018Q2C 整合式 DAC/AMP,播放音效时,可呈现音轨的所有细节。衍生自 ESS Hyperstream™,DAC 架构的优异分辨率扩展声音舞台,提供更好的定位感。除了分辨率,121dB DNR背景噪音更低,可进一步突显声音力道和节奏感。此外,若您重视声乐,Sonic Studio软件提供许多EQ 选项,让您依照个人喜好,微调出理想的音效设置。
炫彩音频插孔让您免于在黑暗中手忙脚乱。
创造上佳平衡,呈现可达 -115dB THD 的音效清晰度。
10 个 DAC 声道、同步 7.1 声道播放、独立 2.0 声道、多重串流立体声至前面板输出。
独特设计提供编解码器阻抗感测功能,与前或后耳机输出接口连接。
提供高质量,温暖和自然的声音。
炫彩音频插孔让您免于在黑暗中手忙脚乱。
创造上佳平衡,呈现可达 -115dB THD 的音效清晰度。
10 个 DAC 声道、同步 7.1 声道播放、独立 2.0 声道、多重串流立体声至前面板输出。
独特设计提供编解码器阻抗感测功能,与前或后耳机输出接口连接。
提供高质量,温暖和自然的声音。
更高的电力需要更强的散热,ROG ZENITH II EXTREME主板采用超大VRM散热鳍片,内置双智能温控散热风扇。芯片组区采用了主动式散热解决方案,有助于高负载工作下保持凉爽,且其产生的气流有助于降低SoC VRM的温度。ROG ZENITH II EXTREME主板全副武装,板载的M.2接口也配备了超大散热片,全方位强效散热,以获得更高性能。
1
VRM散热片
VRM散热片位于MOSFET与电感上,内嵌热管连接至铝制I/O盔甲。
2
铝制I/O盔甲
铝制I/O盔甲通过内嵌热管连接到主要散热片,增加质量与表面积。
3
铝制散热片盖
散热片盖使用纯铝制作,有效地冷却两个内建M.2设备。
4
DIMM.2 散热片
ROG DIMM.2模块现在可以用金属散热片,被动冷却M.2设备,同时保持主机外观清洁。
5
固体钢制背板
钢制冷轧线圈构造背板强化主板,避免弯曲,增加更多质量以排出VRM的热。
6
SoC VRM散热片
专为冷却主板关键芯片组区域所设计。
7
芯片组散热片
芯片组散热片与铝制散热片盖无缝密合,上方有明显ROG标志。
内置2个隐藏式智能温控启停散热风扇,当温度达到60℃的时候才会运行,令ROG ZENITH II EXTREME主板可轻松驾驭500瓦特的功耗。
在铝制芯片组散热片下,内置了温度超过60℃运行的超静音风扇辅助散热。SoC 供电散热片也位于芯片组散热风扇气流风道上,使得内存超频时可有效降温。
低噪音、高耐久设计的客制化台达轴承风扇,使用寿命高达60000小时L10*。
* L10轴成寿命说明90%的轴成应该维持的低值时数。
优化后的散热片密度,在保有低阻力的排气路径的同时,增加散热表面积,强效降温。
特殊设计的风道可帮风扇产生静压,使气流集中在散热片上。
ROG Zenith II Extreme 配备全面的散热选项。
每个接针均可设定用来监控三个用户配置的热敏传感器,并据此做出反应,以依照工作负载来进行散热。全都能通过智能风扇控制4代或UEFI轻松管理。
每个板载接针都可自动侦测 PWM 或 DC 风扇。
一个接针为内建散热片风扇专用接针。
选购的扩展卡包含六个额外的 DC 或 PWM 风扇接针,以及三个热探头接针。
ROG ZENITH II EXTREME主板附赠风扇扩展卡II,新增6个可通过 FanXpert 4 控制的插座。此卡配备3个温度传感器插座,以补足内置插座,同时具有三个热敏电阻,可固定至不同的组件。除了提供用于散热的额外插座之外,还有3个RGB LED灯效接针,可外接RGB风扇开启灯效。
1
螺丝孔让您将扩展卡安装至机箱上的 2.5 英寸机槽。
2
ASUS NODE 接口让您连接额外的兼容电源或配件。
ROG Zenith II Extreme 具有直观的灵活工具,可以让您自定义系统的每一层面,带来您想要的性能与功能。利用5重优化进行智能自动超频。或通过综合UEFI BIOS设定享受完整的手动控制。
华硕 AI 智能超频功能,让自动调校比以往更快速、更智能。 它可以在Windows中或直接通过鼠标控制的中文图形化UEFI BIOS使用,可针对 CPU 和散热系统进行分析,预测每个系统的上佳配置。
CPU潜力
我们创建了一个专用算法来评估CPU的潜能。
散热系统能力
板载智能还可以监控系统的各项重点指针,如温度、风扇转速和功耗,以测量散热效能。
利用板载智能执行自动超频,并为喜欢手动调整的达人级超频玩家提供目标频率和电压估算。
AI 智能超频监控各项重要系统信息,如温度、风扇转速和功耗,以估算上佳超频性能。
F11 快捷键可开启 AI 智能超频指南,提供协助您手动调校的详细信息及说明。
若使用高核心数 (HCC) 处理器,AI 智能超频会列出每个核心的资料。 本技术可依据每个核心的状态进行调整控制,并为偏爱手动调校的用户提供目标频率与电压估计值。
内建智能功能让您单击即可执行自动化超频,通过智能管家3代内的 5 重优化使用完整的灵活控制功能。
传统主板使用来自于位置不理想的单端感测,导致供给CPU的实际电压和通知软件的电压数值有巨大差异。Zenith II Extreme 配备差异化的感测电路,让您更精准地追踪电压,简化超频与调整。
ROG UEFI (BIOS) 可提供设定、微调和调校计算机所需的功能,其具备适合计算机 DIY 新手的智能简化选项,也具备老手专用的全方位功能。
音效是游戏沉浸的整体一部分。ROG Zenith II Extreme 内建音效加入了S1220 音频芯片,搭配高端ESS Sabre DAC。重度玩家特别会通过多重设备输入内容,所以我们的Sonic Studio III软件配备直观的管理界面,让您可以从应用程序将声音拉到特定输出。本主板甚至支持 DTS® Sound Unbound 音频环绕技术,创造立体音效音景,让您更深入虚拟世界。
ROG以其出色的内置音效而闻名,ROG Zenith II Extreme也不例外。前面板耳机输出搭载能达到 -108dB THD+N 的 SABRE9018Q2C 整合式 DAC/AMP,播放音效时,可呈现音轨的所有细节。衍生自 ESS Hyperstream™,DAC 架构的优异分辨率扩展声音舞台,提供更好的定位感。除了分辨率,120dB DNR背景噪音更低,可进一步突显声音力道和节奏感。此外,若您重视声乐,Sonic Studio软件提供许多EQ 选项,让您依照个人喜好,微调出理想的音效设置。
很方便找到音频插孔,即使在黑暗中也无妨。
高保真音效,无须牺牲细腻度也可传递重音。
10 个 DAC 声道、同步 7.1 声道播放、独立 2.0 声道、多重串流立体声至前面板输出。
独特设计提供编解码器阻抗感测功能,与前或后耳机输出接口连接。
提供高质量,温暖和自然的声音。
炫彩音频插孔让您免于在黑暗中手忙脚乱。
创造上佳平衡,呈现可达 -115dB THD 的音效清晰度
10 个 DAC 声道、同步 7.1 声道播放、独立 2.0 声道、多重串流立体声至前面板输出。
独特设计提供编解码器阻抗感测功能,与前或后耳机输出接口连接。
提供高质量,温暖和自然的声音。
Sonic Studio 智能音效管理软件可支持 VR 头盔中 HRTF (头部相关传输函数*) 的虚拟环绕音效,提供身临其境般听觉体验。Sonic Studio 的 GUI 提供一系列 EQ 调整选项,您可依照个人喜好或耳机特色进行专属设定。
*头部相关传输函数是根据人头模型记录到的声音数据所得出的音效运算功能;测试音从人头模型周围的球形网格进行播放,以搜集来自不同方向声音的微妙变化,最后再组成算法,让 Sonic Studio 的虚拟环绕音性能贴近真实声音。
Sonic Studio Link 能够将 Sonic Studio 效果套用至所有播放设备。只需按下 Sonic Studio Link 按钮,即可在各种播放设备上享受此效果。
可将自定义的音频设定套用至不同应用程序,将所有声音调校成您心目中的理想效果。
此虚拟音频设备可让主播结合声音输出以及来自不同应用程序的输出。如此可让用户在直播软件中,将自己的声音与游戏的声音进行混音。多种调整与监控工具可提供高阶的数字控制。
ROG Zenith II Extreme 电竞主板搭载 DTS Sound Unbound 应用程序,让您沉浸于震撼的音效,体验精彩的游戏及娱乐世界。 DTS Sound Unbound 音频环绕利用 Windows Sonic 空间技术在虚拟的 3D 空间中呈现音效,使您置身于声景之中,辨别虚拟环境中的每个枪响、脚步声或其他声响的位置与方向。
* DTS Sound Unbound 音频环绕需要游戏支持。请向开发商确认提供支持的游戏。
立体声
虚拟环绕
空间环绕
除了不凡的性能外,ROG Zenith II Extreme 还提供众多风格与客制化选项,让您打造出与众不同的系统。
GameFirst V 游戏低延迟为ROG专有工具,可优化网络流量,让您快速且低延迟地畅玩在线游戏。搭配ROG路由器可组建ROG网络生态系统。集结网关以获取更大带宽,密切监控占用带宽的应用程序,并迅速进行调整。
Channel Switch 是全新的 GameFirst 功能,可扫描 Wi-Fi 网络并协助用户选择路由器频道,以提供干扰更小且更稳定的上佳连接其结果将可改善在线游戏与整体网络连接体验。
Extreme 模式可将游戏网络分包强制排放在队列最前,且无需进行额外检测。
通过具备 AI 与机器学习功能的智能型工具,自动优化游戏与游戏相关应用程序的网络设置。
不需中断游戏,即可查看或调整网络设定。
RAMCache 硬盘加速3代将毫秒变为微秒,大幅改善游戏加载时间。完全兼容于 NVM Express 存储设备选项,其独特的智能技术可有效缓存整个存储设备,让您喜爱的游戏与应用程序以更快的速度启动。
Armoury Crate奥创游戏智控中心是全新的软件公用程序,可让用户集中控制支持的电竞产品。Armoury Crate 奥创游戏智控中心可让用户通过简单易用的界面,轻松自定义您装备中所有兼容设备的 RGB 灯光与效果,并以 AURA SYNC 神光同步技术进行同步以获得统一的系统灯光效果。此软件也能为持续增加的特定产品提供各种设定的控制,包括键盘与鼠标的偏好设定,以及笔记本电脑的超频与风扇速度,让您更容易调校计算机的外观与风格。Armoury Crate 奥创游戏智控中心甚至提供专属的产品注册与新闻专区,协助使用者与电竞社区保持联系。
通过Armoury Crate与UEFI BIOS下载驱动程序
支持第三代AMD锐龙Threadripper处理器,AMD Socket sTRX4接口,TRX40芯片组ATX主板,配备16供电模组,Wi-Fi 6 (802.11ax),2.5G网卡,USB3.2 Gen2, SATA,3个M.2接口,OLED和AURA SYNC神光同步
支持第三代AMD锐龙Threadripper处理器,AMD Socket sTRX4接口,TRX40芯片组ATX主板,配备16供电模组,Wi-Fi 6 (802.11ax),2.5G网卡,USB3.2 Gen2, SATA,3个PCIe 4.0 M.2接口,和AURA SYNC神光同步
