ROG STRIX B560-F GAMING WIFI

功能特征
规格参数
奖项
产品图库
服务支持

英特尔^{^®} B560 LGA 1200 ATX 主板支持 PCIe 4.0, 8+2 整合式供电模组, 双向AI降噪, WiFi 6 (802.11ax), 英特尔^{^®} 2.5 Gb 高速网卡, 三个 M.2 插槽搭配散热片, USB 3.2 Gen 2x2 USB Type-C^{^®}, SATA 和 Aura Sync RGB 神光同步灯效

英特尔^® LGA 1200 插槽: 支持第十一代英特尔® 酷睿™ 处理器, 第十代英特尔酷睿, 奔腾® Gold 和赛扬® 处理器
怪兽级供电设计: 整合式供电模组结合 ProCool 高强度实心电源接口, 高品质电感及耐久电容为多核处理器提供高效稳定的供电效率
电竞网络: 板载 Intel^® WiFi 6 (802.11ax) 和 Intel^® 2.5 Gb 高速网卡及 ASUS LANGuard 网络安全防护
电竞互联: 支持 HDMI™ 2.0 和 DisplayPort 1.4 输出, 三个 M.2 插槽和 USB 3.2 Gen 2x2 USB Type-C^®
人性化DIY设计: M.2 Q-Latch 便捷卡扣, 预装一体化 I/O 背板, BIOS FlashBack™ 及 Q-LED
电竞美学: 支持AURA SYNC神光同步, 板载RGB接针和第二代可编程ARGB接针
电竞音效: SupremeFX S1220A 音频芯片及 Savitech SV3H712 耳放提供高保真音效，同时配备双向AI降噪, DTS^® Sound Unbound 环绕音效和 Sonic Studio III 智能音效管理软件
特有软件: 随附 60 天 AIDA64 至尊版和UEFI中文图形化BIOS

奖项

Excellent

The best B560 motherboard

Excellent

The best B560 motherboard

Gold

Recommended option for users planning to install a Core i9-11900

Gold

Recommended option for users planning to install a Core i9-11900

简介
产品概述
硬核实力
电竞沉浸
电竞美学
ROG给你更多

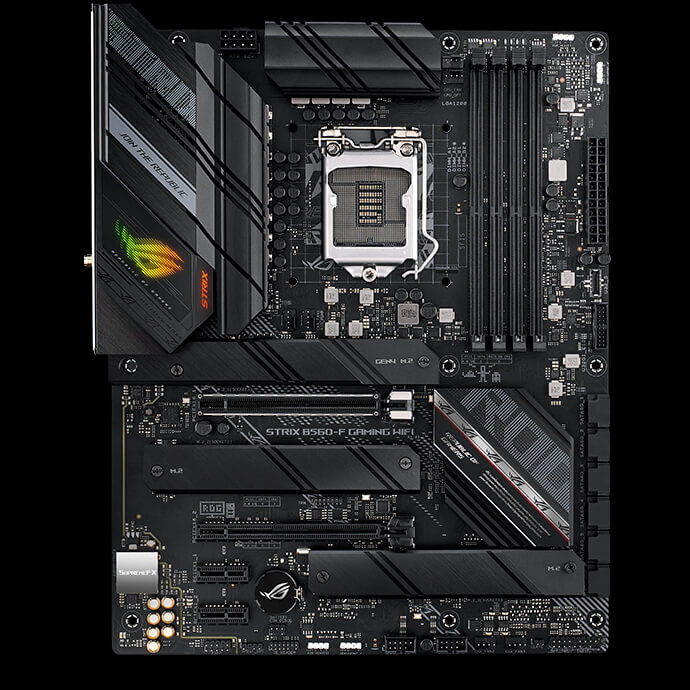

ROG STRIX B560-F GAMING WIFI 电竞主板专为第十一代英特尔^® 酷睿™ 处理器而量身打造，拥有怪兽级整合供电解决方案和全方位的散热设计，提供出色的游戏性能。ROG STRIX B560-F GAMING WIFI 电竞主板更适合搭配新一代显卡、高速存储设备及网络标准一同使用，强大的AI应用程序，新加入了双向AI降噪，有效降低环境噪音，让你说的明白，听的清楚。令人惊艳的创新美学设计与简易直观的ROG优化功能，让 ROG STRIX B560-F GAMING WIFI 成为您的梦幻电竞硬装。

硬核实力
电竞散热
电竞沉浸
电竞互联

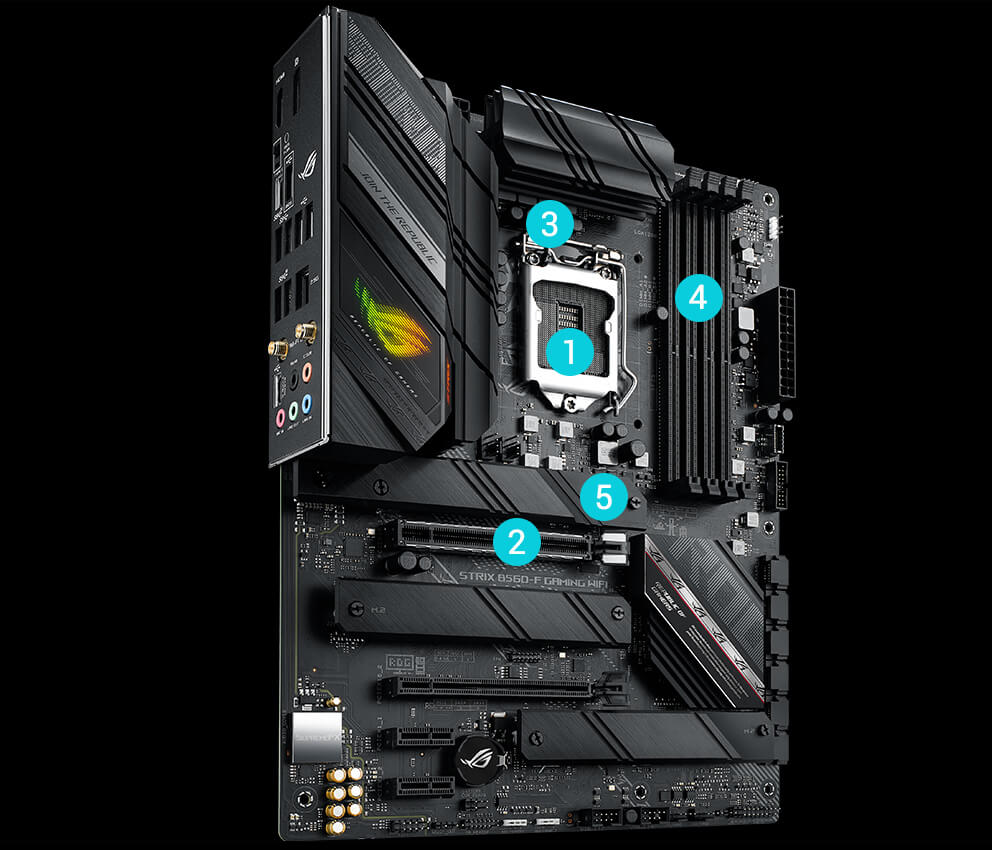

打造高性能电竞主机

*规格视CPU而异。列出的规格基于第十一代英特尔^® 酷睿™ 台式机处理器。

电竞散热

电竞沉浸

电竞互联

硬核实力

拥有怪兽级供电解决方案和强大的散热设计，可提供彪悍的游戏性能，助你轻松打造高性能电竞主机。并通过简易直观的AI智能网络功能，高效优化网络设置，充分释放潜能，畅玩各大游戏。

供电设计
散热设计
智能控制

整合式供电模组

采用8+2整合型高效解决方案，将CPU电源所需要的两种MOSFET及驱动IC整合于单一封装中。体积小、效率高、散热好，为新一代英特尔处理器提供更好的供电效率。

高品质电感及电容

采用高品质电感及耐用电容，能承受严苛的温度，并提供高于业界标准的性能。

PROCOOL高强度供电接口

ProCool II高强度供电接口采用特制实心结构，确保与PSU电源线连接更充分，提升电源效率，降低阻抗，更加坚固耐用。且主接口外包裹金属装甲，可提供额外的稳定性和散热能力。

DIGI+ 数字供电控制

具有前瞻性的DIGI+ VRM数字供电控制技术，可确保将顺畅且纯净的电力输送至CPU，拥有更强供电能效转换。

6层PCB

PCB用料进行了全面强化，快速降温，以提升系统稳定性，令CPU超频空间更大。

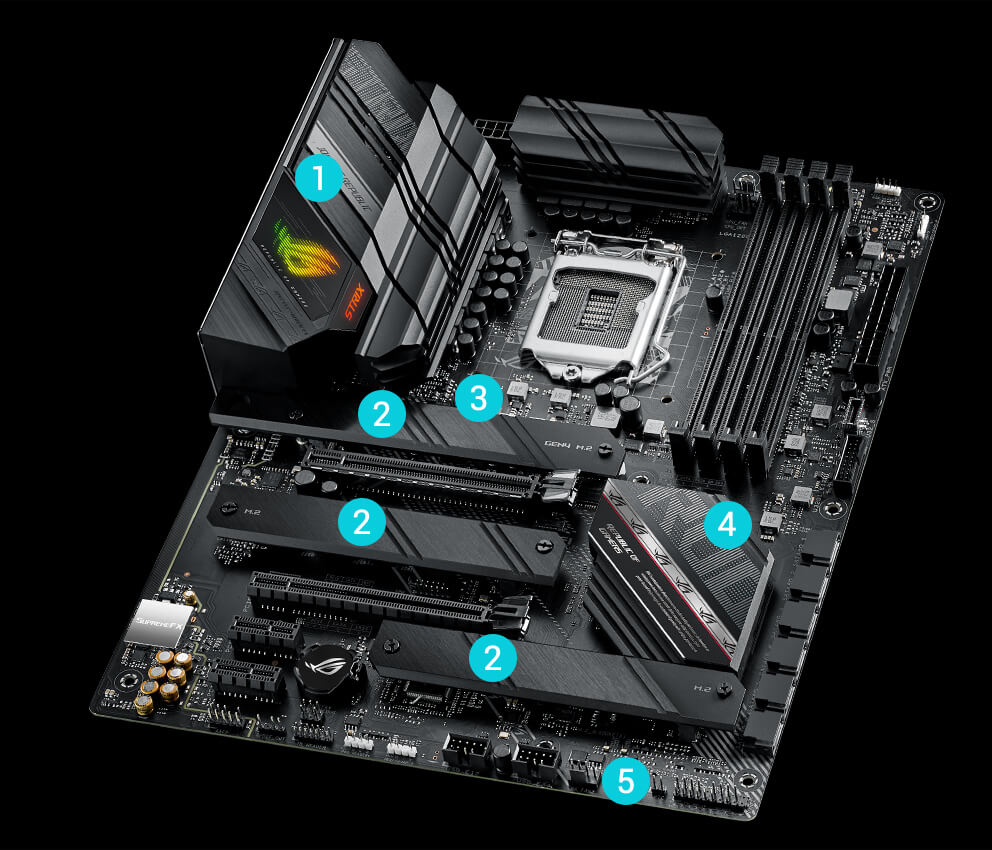

精心散热设计

ROG STRIX B560 电竞主板配备全面的散热控制选项，可通过FAN Xpert 4智能风扇控制或UEFI BIOS进行设置。

CPU
M.2
机箱

CPU 风扇接针

一对 CPU 散热片专用的 PWM/DC 风扇接针

一体式AIO水泵风扇接针

自备水冷配置专用的 PWM/DC 接针

M.2 散热片

配备 M.2 散热片，可有效降低 M.2 SSD 温度，从而提高存储性能和SSD使用寿命

4Pin PWM/DC 风扇接针

每个接针都可自动侦测 PWM 或 DC 风扇。

position of CPU Fan Header and AIO Pump Fan Header

双向 AI 降噪
AI智能网络

双向 AI 降噪

此黑科技通过海量数据库进行深度学习识别声源，有效降低麦克风*输入和音频输出的环境噪音。智能区分人声，减少键盘敲击声、鼠标点击及其他环境噪音，让你在游戏或在线语音时享受更清晰的声音体验。

*使用 3.5 mm 耳机时，需要音频分接器。

500M

深度学习数据库
音频

输入/输出
高

保真度
较小的

性能影响

COD: MW - FPS (2560 x 1440)

双向 AI 降噪

类似的技术

启用: 116
-1.7%
停用: 118

启用: 88
-25.4%
停用: 118

较小的

性能影响

*测试配置: CPU: 第十一代英特尔酷睿处理器; 主板: ROG MAXIMUS XIII HERO; 显卡: NVIDIA RTX 3070; DRAM: G.SKILL F4-3200C16Q-32GVK; 电源: SUPER FLOWER 550W; HDD: ADATA SX910 SSD 128G; 散热器: Enermax T.B.APOLLISH; Game: CALL OF DUTY: MODERN WARFARE ; 语音通信App: Discord (停用应用程序内降噪效果); 背景噪音: 键盘输入, 鼠标点击, 谈话声, 以及音乐播放
*实际的性能视配置而异

感受差异

AI OFF

AI ON

说话
聆听

无噪音

华硕主板使用者
聆听

无噪音
说话

其他使用者

背景噪音
其他人声
人类说话

AI智能网络

ROG GameFirst VI 专为初学者、资深玩家等用户而设计，旨在协助他们更好的优化网络设置，进而带来流畅、不卡顿的游戏体验。 GameFirst VI 游戏低延迟6代采用AI增强识别和提速技术，确保更快速且更智能的网络优化。

运作方式

识别

GameFirst VI 游戏低延迟技术分析您的使用模式和应用程序的数字签名，并与200,000多个应用程序的数据库进行比对。此数据库定期更新，确保应用程序能够正确识别。
提速

GameFirst VI 游戏低延迟技术智能切换应用程序的优先级，并根据情况相应地调整带宽。当游戏时，可加和优先处理游戏封包，使游戏分配到更多带宽，确保更佳在线游戏质量。
可视化

通过友好直观的可视化图表展示实时的网络总览，只需点击标签即可查看当前应用程序的带宽使用情况，网络连接的地理状态，以及WiFi通道的分析。

功能

网络性能监控

WiFi Quick Assist 能够分析网络信息包括实时网络带宽占用情况，以图表的形式展示当前的网络状况。更重要的是，与ROG路由器搭配使用时，通过扫描 WiFi 网络以找到更佳的频道，也可以使用Game Boost来优先处理网络的游戏设备和数据包，获得更快的网速。

智能调节

GameFirst VI 游戏低延迟技术能够根据您正在执行的任务并对带宽作出相应的调整，从而带来快速且低延迟的在线游戏质量。

GAMING FIRST 模式

GAMING FIRST 模式利用庞大的应用程序数据库并针对您常用的应用程序进行分析，优先处理游戏网络流量。减少抖动并降低ping值，获得低延迟的在线游戏体验。

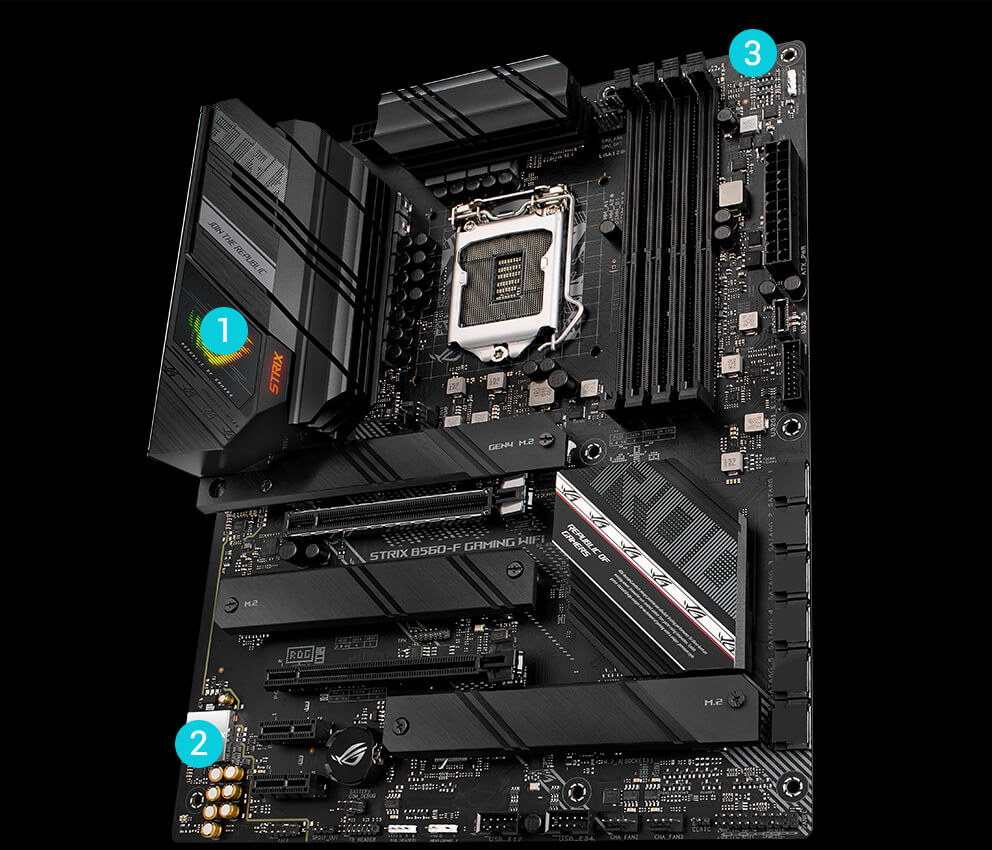

电竞沉浸

ROG STRIX B560-F GAMING WIFI 电竞主板具备新一代连接能力，带给您上佳游戏体验。文件传输速度更快，并消除延迟，为您创下更多胜场。其拥有优越的音效性能，让玩家清晰聆听游戏中细微的声音线索，完全沉浸在每一场战斗中，获得更大的竞争优势。

存储与内存
网络
音效

OptiMem II

ROG STRIX B560-F GAMING WIFI 电竞主板的四个插槽支持高达 128 GB DDR4 内存。 OptiMem II 第2代内存优化采用独特的内存优化走线，提高信号完整性，减少干扰信号，提高内存兼容性和超频空间。

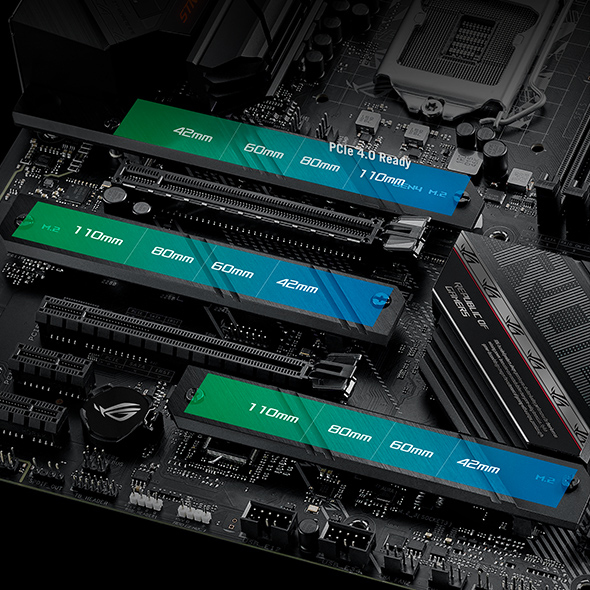

支持 PCIe 4.0

ROG STRIX B560-F GAMING WIFI 板载3个M.2接口，其中1个支持PCIe 4.0标准，搭配第11代Intel酷睿处理器尽享更灵活、更快的存储性能。

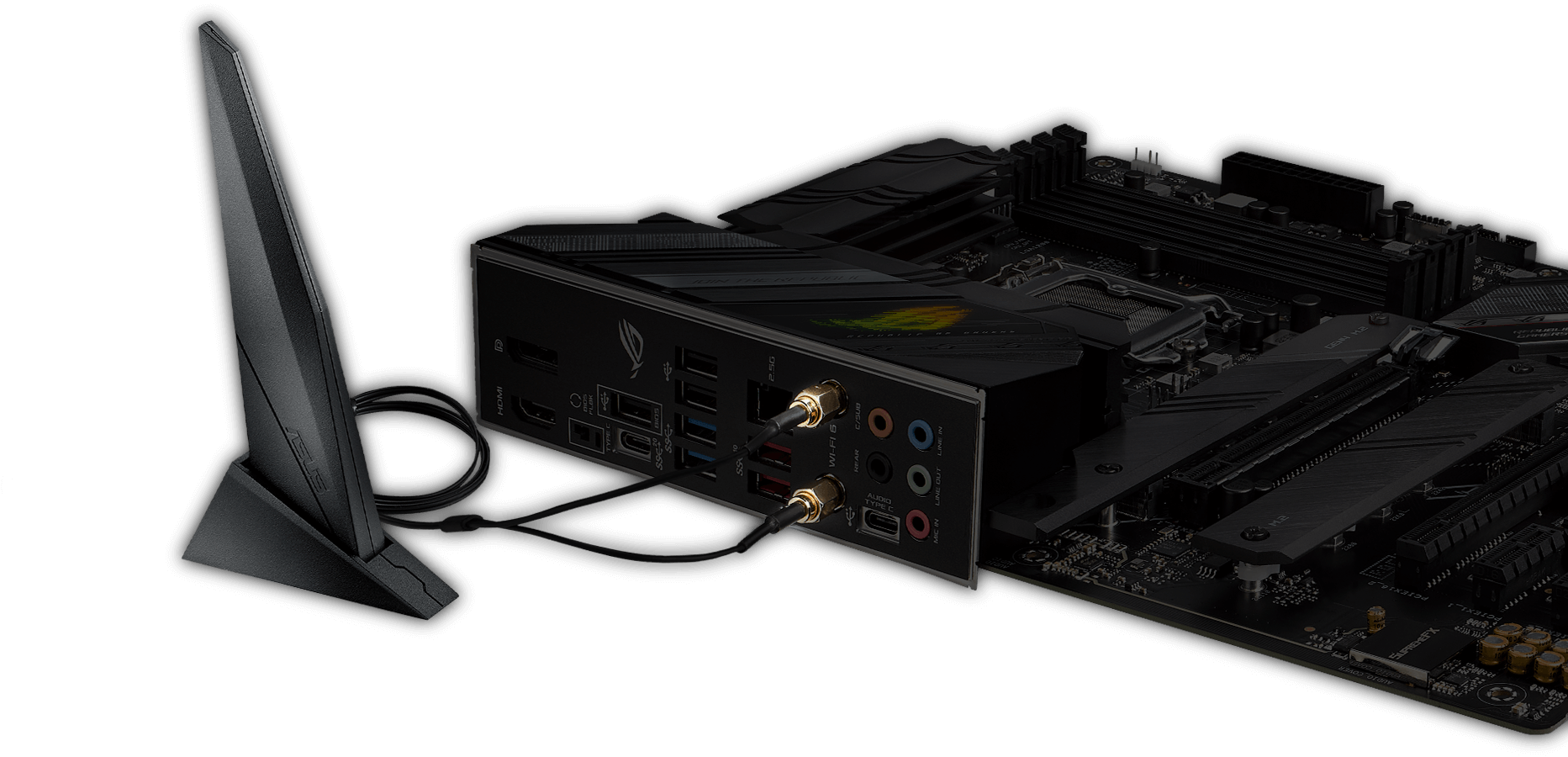

WiFi 6 (802.11 ax)

内建 WiFi 6 (802.11ax) 可在密集的无线环境中支持超快的无线网络速度、更大的容量及更高的效能，提供更佳的在线游戏体验。将您的主板与 ASUS WiFi 6 路由器配对，即可充分体验 WiFi 6 的连网潜力。
进一步了解 ASUS WiFi 6 解决方案。

Intel 2.5G有线网卡

板载2.5G有线网卡，提升有线网络传输性能，速度是千兆网卡的2.5倍，可实现更快的文件传输，更低延迟的游戏体验和更流畅的高清视频播放。

SupremeFX
USB Type-C^® 音频接口

ROG SUPREMEFX电竞音效

ROG SupremeFX 电竞音效技术是整合式音频解决方案，可还原音频本色，带来沉浸式体验。高品质音频芯片，可提供平坦的频率响应，以呈现中性、细腻的音质。前面板耳机输出采用 Savitech 放大器，呈现出磅礡且真实的音效，通过您的电竞耳机创造专属的虚拟世界。

RMAA 强大性能 华硕专用 S1220A

113dB

标准 ALC1220

108dB

音频保护罩

有效的屏蔽可避免电磁干扰，可维持声音信号的完整性，呈现上佳质量。
音频防护线

音效屏蔽可阻绝来自主板或附加设备的电磁干扰，提供纯净音质。
Savitech SV3H712 放大器

内置Savitech放大器，可将 THD+N 性能从 72 提升至 83 dB，呈现更好的音频效果。
高品质 Nichicon™ 音频电容

高品质的日系组件，产生更温暖的中性声音，格外清晰、真实。

USB Type-C^® 音频接口

专用的板载硬件及电源滤波可通过 Type-C^® 音频接口传递清晰的声音到3.5毫米模拟耳机及ROG Delta 耳麦。

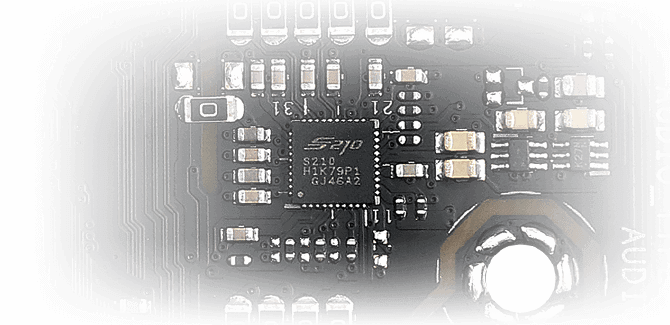

S210集成芯片

S210 控制芯片可自动切换接口至 USB 2.0 协议或是为 Type-C to 3.5mm 转接线提供立体声音频输出。

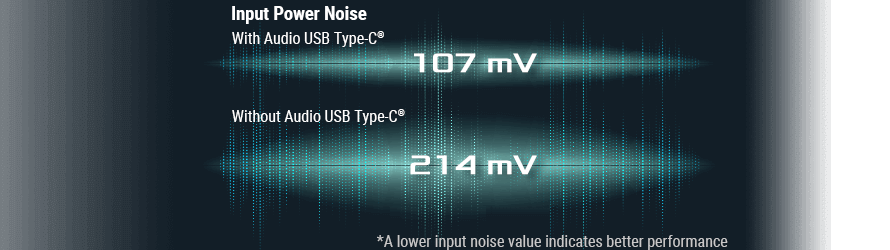

供电降噪电路

精心设计的电路可降低电源输入噪声，确保音频源维持安静的性能。

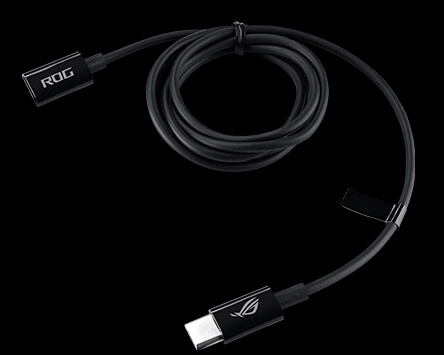

ROG USB Type-C^® 音频线

随附延长线可将 USB DAC 或 ROG Delta 耳麦连接到 Type-C^® 音频接口。或是，将其插入后置 USB 3.2 Type-C 接口来连接高速硬盘或设备。

美学设计与自由客制化

ROG STRIX B560-F GAMING WIFI 电竞主板可与其它来自于多样化硬件生态圈的产品配对，让玩家轻松打造专属自己的个性化电竞主机。

客制化
人性化DIY设计
兼容性认证

ID设计
AURA SYNC神光同步

ROG STRIX 尽显锋芒

ROG STRIX B560-F GAMING WIFI 主板外观设计极具未来感，加入了前卫的赛博朋克和电竞图腾元素，诠释了ROG品牌精神。I/O装甲上的ROG LOGO支持AURA RGB灯效，可与其他不断推陈出新的AURA SYNC兼容硬件设备实现灯效同步，带来沉浸式电竞氛围，格外引人注目。

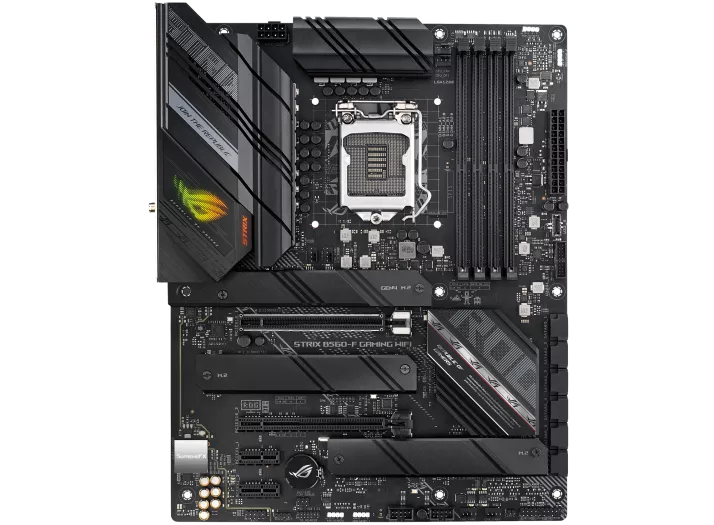

Front view of ROG Strix B560-F Gaming WIFI

脱颖而出

ROG STRIX系列主板除了性能出色外，美学设计也别具一格。华硕AURA提供丰富的灯效预设模式和RGB灯光控制选项，可调整内置RGB LED灯，以及连接至板载RGB接针的灯带。还能与不断推陈出新的兼容华硕AURA SYNC的硬件设备进行灯效同步。

静态
呼吸
闪烁
彩虹
色彩循环
灿烂星空
音乐效果
智能

第二代可编程灯效接针

ROG STRIX B560-F GAMING WIFI 电竞主板的第二代可编程灯效接针能够检测设备上的LED数量，软件可以自动调整特定设备的灯效，新的接针还可以兼容旧的AURA RGB设备。新的接针还可以兼容旧的AURA RGB设备。

M.2便捷卡扣

无需螺丝和任何工具，即可轻松装卸M.2 SSD设备，无需担心固定螺丝丢失。

BIOS FLASHBACK™

BIOS FlashBack™ 按钮提供简单安全的BIOS更新方式。只需将（UEFI）BIOS文件放置FAT32格式的U盘中，将其插入USB BIOS FlashBack接口，并按住按钮。让您无需安装内存或CPU也可更新BIOS程序。

Q-LED

内置4个 LED 指示 CPU、内存、显卡或开机设备的电源状态及问题，方便迅速诊断。

预装一体化I/O背板

提高ESD防静电、防尘能力，简化主板安装步骤，带来更高颜值，更强防护。

兼容性认证

自由选择配件进行组装是DIY PC的一大乐趣。 ROG STRIX 猛禽系列电竞主板经过广泛的兼容性认证测试，旨在为用户提供更丰富的硬件选择和更好的兼容性。我们详尽的可兼容设备列表是您打造ROG STRIX游戏主机的得力帮手。其中详细记录上千种兼容设备，并随附内存专用的合格供应商列表(QVL)，让您装机顺畅无阻。

ROG STRIX 生态圈时代来临

从一体式散热器、机箱再到周边配件，您可以自由挑选心仪ROG STRIX配件，给予您上佳的视觉美感、操控及兼容性，享受更棒的游戏体验，并享有多元化的选择。

ROG给你更多

ROG STRIX专有的电竞黑科技软件，提供直观丰富的音效设置选项，以及一系列电竞增效功能，玩家可轻松打造专属自己的彪悍电竞主机。

优化
音效
AIDA64
Armoury Crate
RAMCache III

UEFI BIOS

ROG UEFI (BIOS) 可提供设定、微调和调校计算机所需的功能，其具备适合计算机 DIY 新手的智能简化选项，也具备老手专用的全方位功能。

高级模式
EZ 模式

当您准备好进一步研究系统配置时，可钻研 UEFI 的高级模式，进行全面掌控。每个部分均合理分门别类，并可通过内置的搜索功能，轻松找到所需的选项。高级功能采用智能编码，可适应个人设定，当您准备好接管时，参数数据粒度可提供符合需求的性能。

了解更多

收藏夹

快速找到调整选项，并将喜爱的工具加入收藏夹列表。

EZ Flash 3

不用离开BIOS界面，即可通过互联网在线更新BIOS。

SMART

检查存储设备的自我监控功能、分析和回报技术纪录，进一步判定可靠度，并辨识是否有潜在故障情形。

GPU POST

自动检测特定华硕显卡，以查看详细信息。

数据安全清除

将 SSD 恢复为出厂设定状态。

历史记录

追踪上次变更内容，将偏好的配置文件存储至 U 盘。

SATA 端口重命名

重命名SATA端口，以便于识别。

搜索功能

快速、轻松地找到您想要的选项或设置。

用户配置文件

不同 BIOS 版本之间的接口配置设置或是与朋友分享。

EZ模式更为简易便捷，在单一页面上呈现所有重要设置与状态。通过引导式目录、拖放功能和重要设定的一键应用，让您的设备瞬间准备就绪，开始运行。

了解更多

收藏夹

快速找到调整选项，并将喜爱的工具加入收藏夹列表。

EZ Flash 3

不用离开BIOS界面，即可通过互联网在线更新BIOS。

SMART

检查存储设备的自我监控功能、分析和回报技术纪录，进一步判定可靠度，并辨识是否有潜在故障情形。

数据安全清除

将 SSD 和 NVMe 存储设备恢复为出厂设定状态。

历史记录

追踪上次变更内容，将偏好的配置文件存储至 U 盘。

重命名 SATA 端口

重命名SATA端口，以便于识别。

用户配置文件

不同 BIOS 版本之间的接口配置设置或是与朋友分享。

Q-Fan 控制

您可手动设定风扇转速，或使用简易的预设风扇配置文件，共有标准、静音、Turbo 加速或全速模式可供选择，如果温度达到 75°C，则自动切换到全速状态。

Sonic Studio III
DTS Sound Unbound

Sonic Studio III 智能音效管理软件

ROG Sonic Studio 智能音效管理软件可支持 VR 头盔中 HRTF (头部相关传输函数*) 的虚拟环绕音效，提供身临其境般听觉体验。Sonic Studio 的 GUI 提供一系列 EQ 调整选项，您可依照个人喜好或耳机特色进行专属设置。

SONIC STUDIO LINK

Sonic Studio Link 能够将 Sonic Studio 效果套用至所有播放设备。只需按下 Sonic Studio Link 按钮，即可在各种播放设备上享受此效果。

应用程序专属配置文件

可将自定义的音频设置套用至不同应用程序，将所有声音调校成您心目中的理想效果。

SONIC STUDIO 虚拟音频混音器

允许玩家将不同的音频流和麦克风输入结合起来，这样方便玩家使用OBS或Xsplit捕获所有音源。

进一步了解

*头部相关传输函数是根据人头模型记录到的声音数据所得出的音效运算功能；测试音从人头模型周围的球形网格进行播放，以搜集来自不同方向声音的微妙变化，最后再组成算法，让 Sonic Studio 的虚拟环绕音性能贴近真实声音。

DTS: Sound Unbound

ROG STRIX B560 电竞主板搭载 DTS Sound Unbound 应用程序，让您沉浸于震撼的音效，体验精彩的游戏及娱乐世界。 DTS Sound Unbound 利用 Windows Sonic 空间技术在虚拟的 3D 空间中呈现音效，使您置身于声景之中，辨别虚拟环境中的每个枪响、脚步声或其他声响的位置与方向。

* DTS Sound Unbound 需要游戏支持。请向开发商确认提供支持的游戏。

立体声

立体声提供了左右声道，通常，这是听音乐时使用的方式。
虚拟环绕

虚拟环绕通过通过数字算法，增加多个声道（类似5.1 或7.1声道），让环境声音有立体感。
空间环绕

空间声音使用基于对象的映射纵向效果，这可以让玩家听到来自上方和下方空间的声音效果。

AIDA64 EXTREME

ROG STRIX B560 主板包含 60 天的 AIDA64 Extreme 订阅。此系统信息工具提供有关已安装的软硬件的详细信息，并提供基准检验以测量整体系统或个别组件的性能。AIDA64 Extreme 包含监控与诊断功能，可侦测及预防硬件问题。可实时追踪所有重要的系统传感器，将电压读数、风扇速度及温度信息显示在桌面、专属屏幕或 ROG AIO 水冷散热器*的 OLED 面板。

*支持 ROG Ryujin II 及更新的型号

ROG X AIDA64 Extreme
硬件监控显示屏

Armoury Crate奥创游戏智控中心

Armoury Crate 奥创游戏智控中心是全新的软件公用程序，可让用户集中控制支持的电竞产品。Armoury Crate 奥创游戏智控中心可让用户通过简单易用的界面，轻松自定义您装备中所有兼容设备的 RGB 灯光与效果，并以 AURA SYNC 神光同步技术进行同步以获得统一的系统灯光效果。此软件也能为持续增加的特定产品提供各种设置的控制，包括键盘与鼠标的偏好设置，以及笔记本电脑的超频与风扇速度，让您更容易调校计算机的外观与风格。Armoury Crate 奥创游戏智控中心甚至提供专属的产品注册与新闻专区，协助使用者与电竞社区保持联系。

*Windows 10 需要 Armoury Crate 软件内完整的 Aura Sync 功能。对于 Windows 8 及更早的版本，单独的 Aura Sync 软件可从产品支持网站下载。

AURA SYNC神光同步
设备控制
驱动程序与手动下载
电竞热点新闻
账户管理

了解更多

了解更多

RAMCACHE III 硬盘加速3代

RAMCache 硬盘加速3代将毫秒变为微秒，大幅改善游戏加载时间。完全兼容于 NVM Express 存储设备选项，其独特的智能技术可有效缓存整个存储设备，让您喜爱的游戏与应用程序以更快的速度启动。

读/写数据实时信息:了解系统分配和处理数据的情况。

健康检查:可让您快速确认指派内存的健全状态。

智能模式:同时自动缓存所有存储设备并限制缓存资源浪费，并建议使用的更佳DRAM缓存大小。
